Type: 3120-N

Description

~ 53 mm

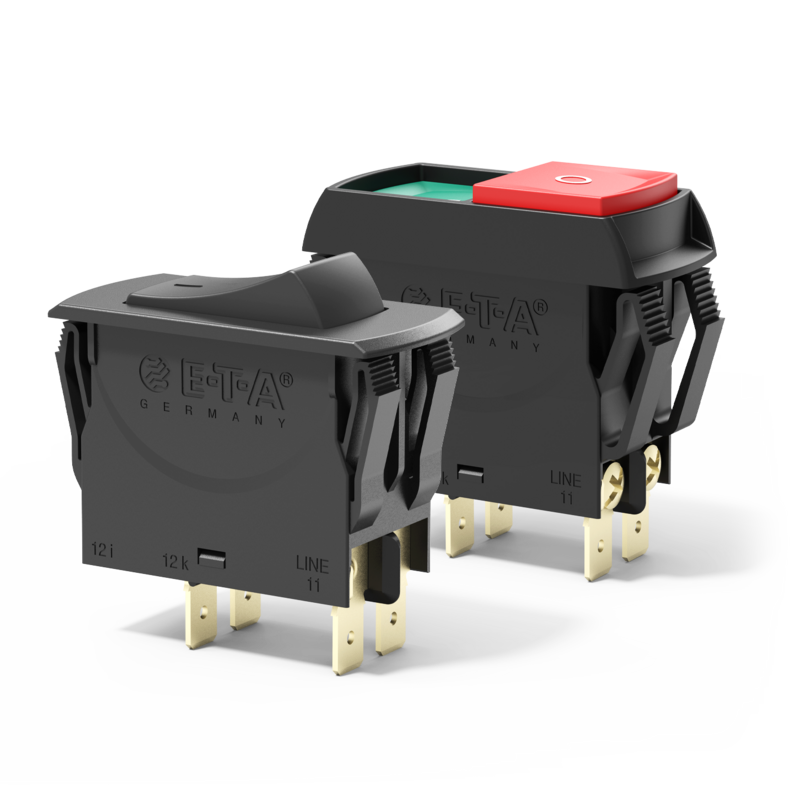

Typ 3120-N von E-T-A: Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-...

Le disjoncteur magnétothermique combiné du type 3120-N...-....T1-... unit la protection contre les surcharges en courant avec la fonction d’un commutateur marche/arrêt dans un seul composant. Un bilame thermique y sert d’élément déclencheur. Le type 3120-N...-....T1-... est de ce fait idéalement adapté à la protection contre les surcharges en courant des moteurs, des pompes, des transformateurs et des câbles. Après chaque déclenchement il peut être réenclenché de manière sûre, simple et rapide. La fonction de déclenchement libre positive électrique même lorsque l’élément servant à réenclencher est bloqué mécaniquement.

Le type 3120-N est également livrable avec un déclenchement magnétothermique (voir la fiche technique disjoncteur à partir de la page 19)

Vos avantages:

Disponibilité maximale des équipements grâce à la protection contre les surcharges en courant adaptée de façon optimale pour l’utilisateur (pas de déclenchements intempestifs prématurés) et un réenclenchement rapide
Réduction des efforts de montage-et de câblage
Gain de place
Réduction des coûts de mise à la disposition et de stockage
Augmentation de la disponibilité dans son ensemble

Le type 3120-N est également livrable en tant que commutateur marche/arrêt selon CEI/EN 61058 (voir la fiche technique disjoncteur).

Donnés techniques

Tension nominale	240 V AC, 50 V DC 415 V AC (sur demande)
Courant nominal	de 0,1A à 20A (30 A unipolaire sur demande, uniq. unipolaire)
Nombre de pôles	unipolaire bipolaire
Montage	flasque
Raccordements	languettes bornes à vis
Actuation	bouton-poussoir bascule
Contacts auxiliaires	avec contacts auxiliaires sans contacts auxiliaires
Protection contre les projections d'eau	avec protection contre les projections d'eau sans protection contre les projections d'eau
Éclairage	avec éclairage sans éclairage
Durée de vie	unipolaire AC 240 V: 0,1...20 A 30 000 operations at 1 x I_N, inductive DC 50 V: 0,1...4 A 30 000 manoeuvres à 1 x I_N, inductif 4,5...16 A 30 000 manoeuvres à 1 x I_N, résistif DC 28 V: 0,1...20 A 30 000 manoeuvres à 1 x I_N, inductif bipolaires AC 240 V: 0,1...16 A 50 000 manoeuvres à 1 x I_N, inductif 17...20 A 30 000 manoeuvres à 1 x I_N, inductif DC 50 V: 0,1...16 A 50 000 manoeuvres à 1 x I_N, inductif 17...20 A 10 000 manoeuvres à 1 x I_N, inductif
Pouvoir de coupure I_cn	(IEC/EN 60934) unipolaire, bipolaires: I_N 0,1 ... 2 A, U_N AC 240 V / DC 50 V, I_cn 10 x I_N unipolaire: I_N 2,5 ... 10 A, U_N DC 50 V, I_cn 50 A unipolaire: I_N 2,5 ... 20 A, U_N AC 240 V / DC 28 V, I_cn 200 A bipolaires: I_N 2,5 ... 20 A, U_N DC 50 V, I_cn 250 A bipolaires: I_N 2,5 ... 20 A, U_N AC 240 V / DC 28 V, I_cn 300 A
Homologations	VDE, UL, CSA, CCC, KC

Accessoires

Numéro de commande	Description

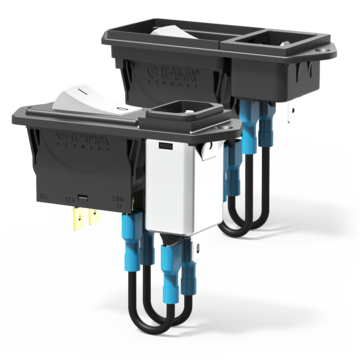

Y 312 140 01	Adaptateur de raccordement
Y 304 275 01	protection contre les projections d‘eau
Y 303 862 01	raccords coudés
Y 303 068 01	protection des raccords
Y 303 675 01	cadre de blocage pour -F3/N3... épaisseurs de panneau inf. à 2 mm
Y 303 675 02	cadre de blocage pour -F3/N3... épaisseurs de panneau inf. à 4 mm
Y 303 676 01	cadre de blocage pour -F5/N5...
Y 303 885 31	cadre borgne pour découpe

Applications

Construction d`appareils et d`automates
Outillage de bricolage et de jardinage, électroménager
Technologies médicales

Scopes of applications

Appareils médicaux et de laboratoire, équipement électrique en général et construction d‘automates, outillage professionnel, appareils ménagers et outillage de jardinage, machines de bureau, appareils audio, machines-outils
