3131-B
Commutateur unipolaire à 3 position, protection contre les projections d'eau (IP66)

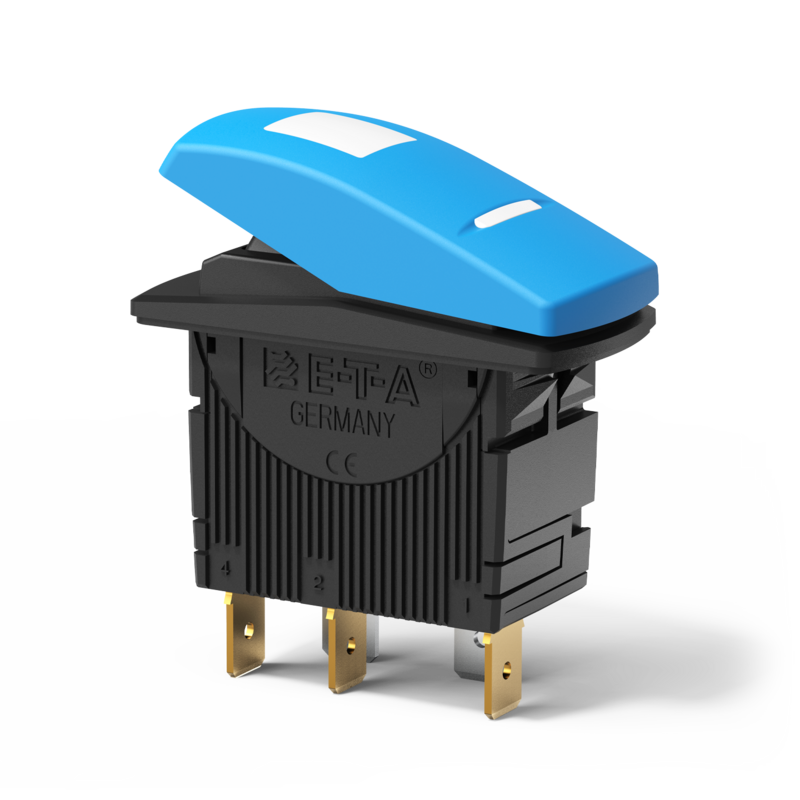

Type 3131-A
~ 51 mm
Description
Combinaison d'un disjoncteur thermique et d'un commutateur à bascule. Bascule avec surface gommée livrable en différentes couleurs et avec différents marquages. Le disjoncteur à un degré de protection contre les projection d'eau de IP66 au niveau de l'actionnement.
Répond aux exigences de la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type S, TO.
Donnés techniques
| Tension nominale |
|
|---|---|
| Courant nominal |
de 0,1 A à 20 A |
| Nombre de pôles | unipolaire |
| Montage | flasque |
| Raccordements |
bornes à vis languettes |
| Actuation | bascule |
| Contacts auxiliaires | sans contacts auxiliaires |
| Protection contre les projections d'eau | sans protection contre les projections d'eau |
| Éclairage |
avec éclairage sans éclairage |
| Durée de vie | 30.000 manoeuvres à 1 x IN, inductif |
| Pouvoir de coupure Icn |
0,1...2 A: 10 x IN 2,5...20 A: 200 A |
| Homologations | UL 1500 Ignition Protected UL 1077 VDE (EN 60934) |
Accessoires
| Numéro de commande | Description | |
|---|---|---|
| X3131 |
Bascule pour disjoncteur type 3131 avec divers symboles ou marquages |
|
| Y30879001 |
cadre de montage module latéral |
|
| Y30879101 |
cadre de montage module central |
Applications
- Nautisme & Véhicules
- Outillage de bricolage et de jardinage, électroménager
- Technologies de luminaires
- Technologies médicales
