Type 1410-L2

~ 33 mm

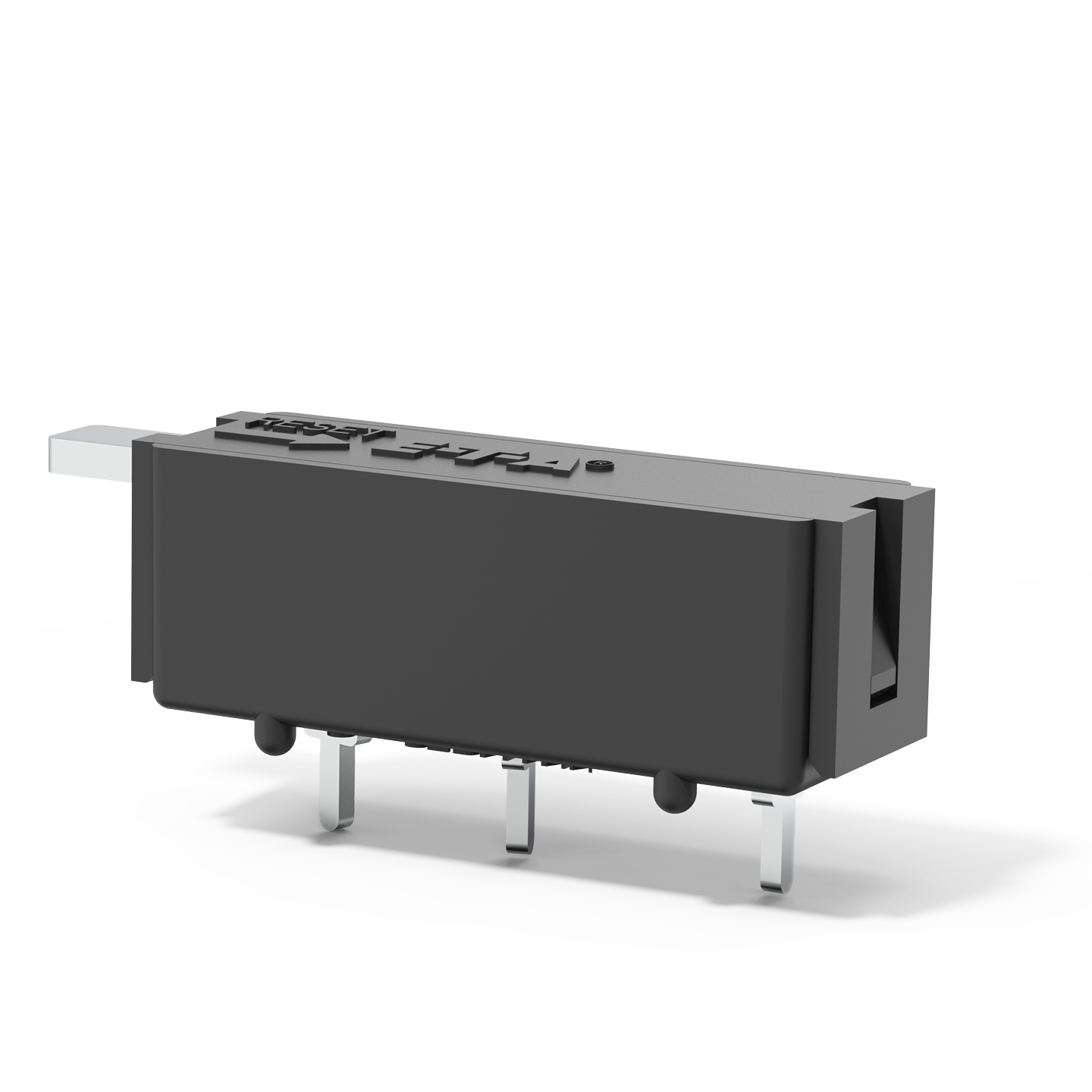

 Typ 1410-L2 von E-T-A: Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem

Description

Disjoncteur thermique type 1140-L2, unipolaire, à faible encombrement pour montage sur circuit imprimé. Courbe de déclenchement rapide grâce à un mécanisme de déclenchement spécial. Ouverture à commande instantanée. Signalisation de l'état de commutation par contact auxiliaire possible. En cas de forte pression sur le bouton de réenclenchement le contact peut ouvrir. Faible influence de la température ambiante.

Donnés techniques

Tension nominale
  • 240 V AC
  • 28 V DC (50 V DC sur demande)
  • UL/CSA: 250 V AC
  • UL/CSA: 50 V DC
Courant nominal de 0,63 A à 10 A
Nombre de pôles unipolaire
Montage circuit imprimé
Raccordements picots à souder
Actuation bouton-poussoir
Contacts auxiliaires sans contacts auxiliaires
Protection contre les projections d'eau sans protection contre les projections d'eau
Éclairage sans éclairage
Durée de vie 240 V AC:

0,63...2,25 A 500 déclenchements à 2 x IN, inductif

2,5...10 A 500 déclenchements à 2 x IN, à faible induction

50 V DC:

0,63...2,25 A 500 déclenchements à 2 x IN, inductif

28 V DC:

2,5...10 A 500 déclenchements à 2 x IN, inductif
Pouvoir de coupure Icn 0,63...2 A: 12 x IN

2,5...8 A: 8 x IN AC, max 50 A

10 A: 6 x IN AC

3,15...10 A: 10 x IN DC
Homologations VDE, CSA, UL

Accessoires

Numéro de commande Description
Y30711702

ecrou moleté

Y30019201

ecrou à 6-pans

Applications

  • Domaine de tension: Moins 48 V DC
  • Outillage de bricolage et de jardinage, électroménager
  • Technologies de luminaires
  • Technologies médicales
  • Télécommunication & Centres de traitement des données
