1620

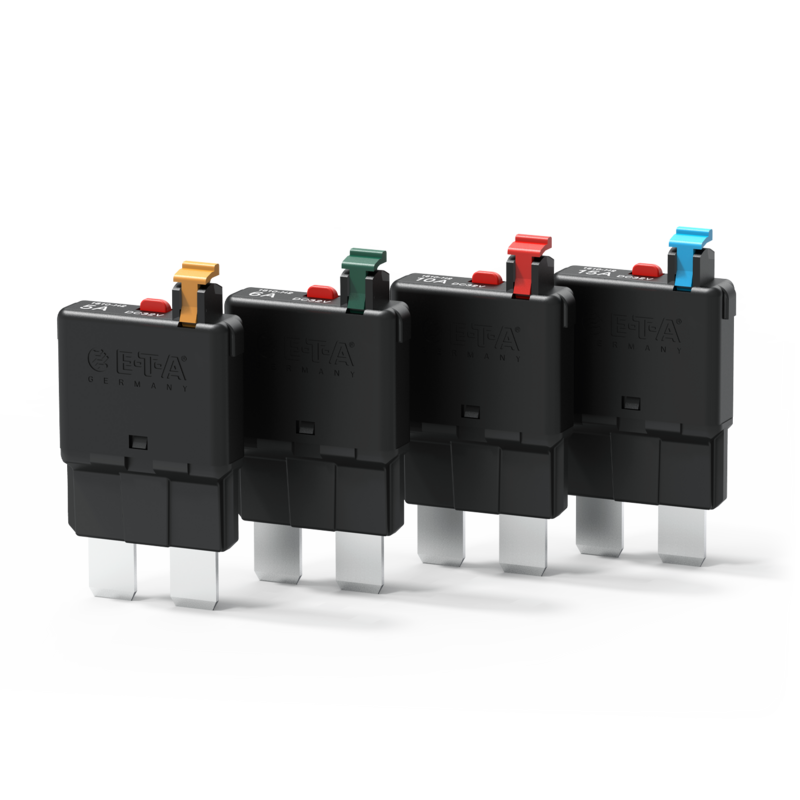

Disjoncteur thermique unipolaire de taille Mini, particulièrement adapté à l’emploi sur tous les types de véhicules.
Type 1610-H2
~ 40 mm
Description
Disjoncteur thermique type 1610-H2, unipolaire, de faible épaisseur, pour véhicules, avec déclenchement manuel. Raccords languettes de dimension et d'écartement compatible avec les fusibles selon DIN 72581, chap. 3. Enfichable dans les socles porte-fusibles. Courbe de déclenchement normale selon ISO 10924
Disjoncteur 1616: version spéciale pour véhicules, livrable (calibres correspondants à ceux des fusibles à lames). Courbe de déclenchement rapide selon ISO 10924 pour le remplacement direct de fusibles pour véhicules
Donnés techniques
| Tension nominale |
|
|---|---|
| Courant nominal |
de 5 A à 30A |
| Nombre de pôles | unipolaire |
| Montage | bornier |
| Raccordements | languettes |
| Actuation |
bouton-poussoir déclencheur manuel |
| Contacts auxiliaires | sans contacts auxiliaires |
| Protection contre les projections d'eau | sans protection contre les projections d'eau |
| Éclairage | sans éclairage |
| Durée de vie | 300 déclenchements à inf. ou égal à 50 A |
| Pouvoir de coupure Icn |
sup. ou égal à 3 déclenchements à 150 A ou sup. ou égal à 1 déclenchement à 2.000 A |
| Homologations | UL 1500 |
Accessoires
| Numéro de commande | Description | |
|---|---|---|
| 12-P10/-J20/-A10 |
socle |
|
| X21058801-04 |
chaînes de raccordement -P10 01 = 1,5 mm2 brun
02 = 2,5 mm2 noir
03 = 2,5 mm2 rouge
04 = 2,5 mm2 bleu |
|
| X21115701/02 |
barre de fixation pour socle 01 = avec borne de connexion
02 = sans borne de connexion |
Applications
- Nautisme & Véhicules
- Technologies de luminaires
- Voitures particulières
- Véhicules utilitaires
