Type: 1626

~ 41 mm

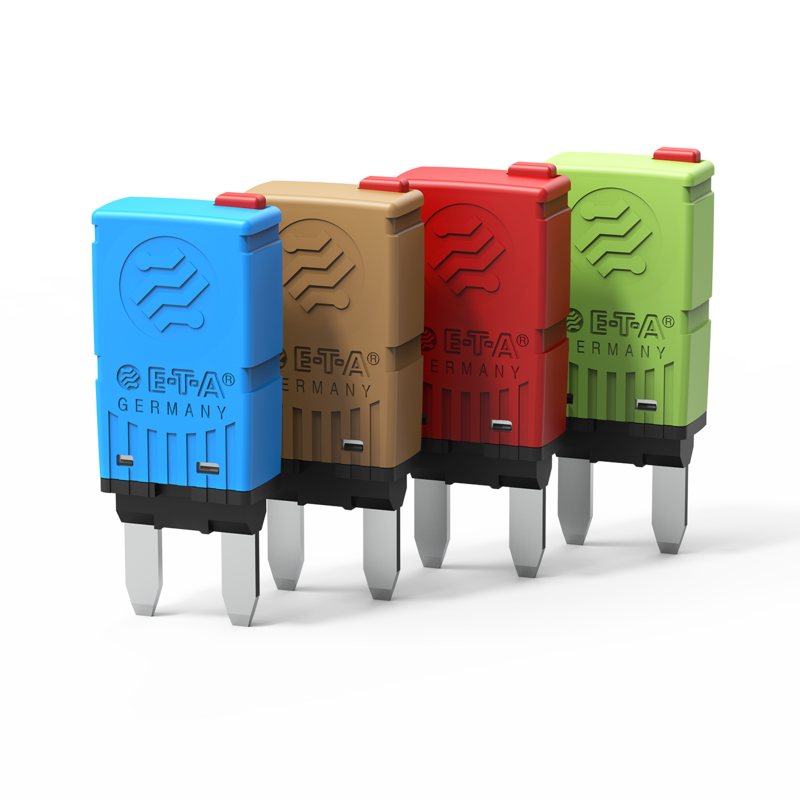

Typ 1626 von E-T-A: Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist.

Disjoncteur thermique unipolaire de taille Mini, particulièrement adapté à l’emploi sur tous les types de véhicules. Ce disjoncteur à réarmement manuel peut être monté dans les porte-fusibles conçus pour les fusibles répondant aux exigences de la norme ISO 8820-3, Type F.

Il est également livrable en version automatique (uniquement pour 12 V DC) et avec réarmement conditionnel. Dans ce cas son contact reste ouvert après un déclenchement sur surcharge, empêchant le réarmement automatique de celui-ci. Le disjoncteur se réarme de lui-même après la coupure de sa tension d’alimentation. Cette version est spécialement adaptée pour un montage dans des endroits difficilement accessibles.

Les calibres livrables correspondent à ceux des fusibles à lame. L’identification du calibre est facilité par un codage par couleurs. Les fusibles et les disjoncteurs de même couleur sont donc du même calibre.

Courbe de déclenchement rapide selon ISO 10924 pour le remplacement direct de fusibles pour véhicules.



Répondent aux exigences de la norme SAE-J553

Donnés techniques

Tension nominale
  • 12 V DC
  • 24 V DC
Courant nominal de 5A à 30A
Nombre de pôles unipolaire
Montage bornier
Raccordements languettes
Actuation bouton-poussoir
déclencheur manuel
Durée de vie 300 déclenchements à 2 x IN
Pouvoir de coupure Icn ≥ 3 déclenchements à 150 A ou

≥ 1 déclenchement à 2.000 A

Applications

  • Nautisme & Véhicules
  • Voitures particulières
  • Véhicules utilitaires
