Type 3140

~ 62 mm

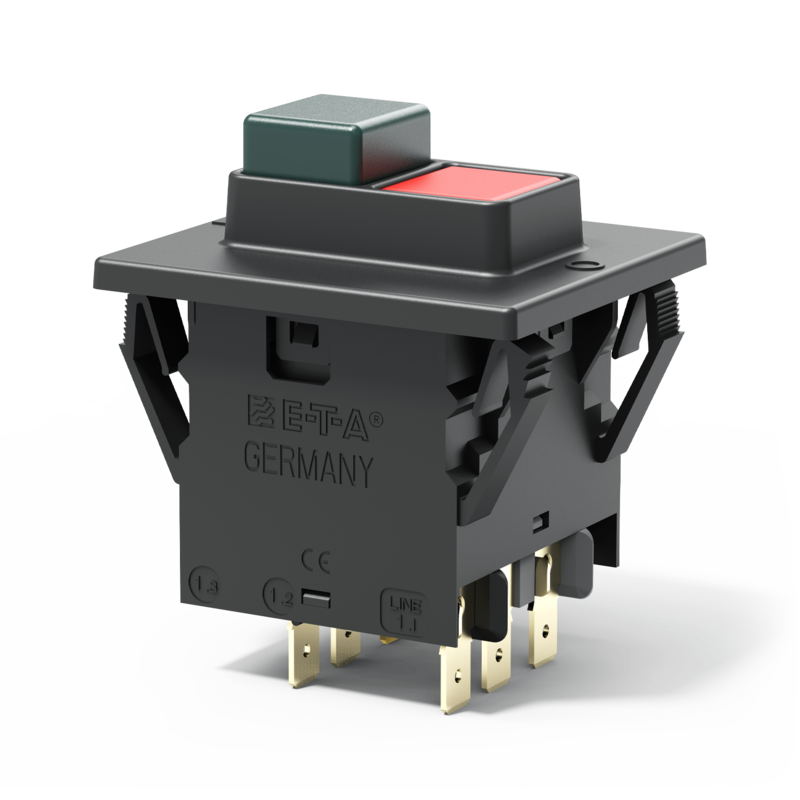

Typ 3140 von E-T-A: Kombination 3-poliger Schutzschalter/Ein-Aus-Schalter mit Druckknöpfen, Frontmontage.

Description

Fiche technique

Type 3140: combinaison d'un disjoncteur tripolaire et d'un commutateur marche/arrêt à bouton-poussoir vert et rouge, à montage frontal. Ouverture à déclenchement libre indépendant de toute influence mécanique extérieure. Livrable avec protection contre les projections d'eau (degré de protection en face avant: IP66). Livrable avec module à manque de tension.

Sur demande: contacts auxiliaires ou verrouillage mécanique, module magnétique de déclenchement à distance.

Répond aux exigences de la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): type S et TO.

Donnés techniques

Tension nominale
  • 3 x 415 V AC
Courant nominal de 0,1 A à 16 A
Nombre de pôles tripolaire
Montage flasque
Raccordements bornes à vis
languettes
Actuation bouton-poussoir
Contacts auxiliaires avec contacts auxiliaires
sans contacts auxiliaires
Protection contre les projections d'eau avec protection contre les projections d'eau
sans protection contre les projections d'eau
Éclairage sans éclairage
Durée de vie 0,1...14 A: 10.000 manoeuvres à 1 x IN, inductif

15...16 A: 10.000 manoeuvres à 1 x IN, à faible induction
Pouvoir de coupure Icn 0,1...2 A: 10 x IN

2,5...16 A: 150 A
Homologations VDE, UL, CCC

Accessoires

Numéro de commande Description
X3120-S

module de contacts auxiliaires
X3140-U

bobine à manque de tension

Applications

  • Outillage de bricolage et de jardinage, électroménager
  • Technologies de luminaires
  • Télécommunication & Centres de traitement des données
