Type 1140-G15

~ 64 mm

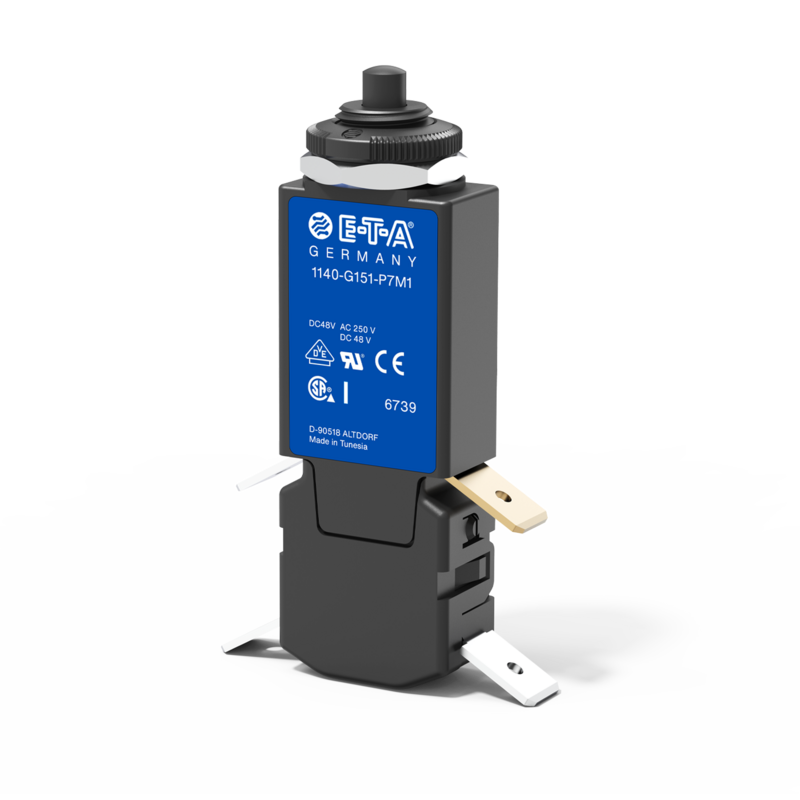

Typ 1140-G15 von E-T-A: Zweipoliger Schutzschalter mit einem thermisch geschützten Pol.

Description

Disjoncteur thermique bipolaire type 1140-G5, un pôle protégé thermiquement. Ouverture à commande instantanée et à déclenchement libre indépendant de toute influence mécanique extérieure. Montage par collerette filetée.

Répond à la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type R, TO.

Donnés techniques

Tension nominale
  • 240 V AC
  • 48 V DC
  • UL/CSA: 250 V AC
  • UL/CSA: 50 V DC
Courant nominal de 0,05 A à 16 A
Nombre de pôles bipolaire
Montage collerette filetée
Raccordements languettes
Actuation bouton-poussoir
Contacts auxiliaires sans contacts auxiliaires
Protection contre les projections d'eau avec protection contre les projections d'eau
sans protection contre les projections d'eau
Éclairage sans éclairage
Durée de vie 0,05...3 A: 3.000 manoeuvres à 2 x IN, à faible induction

3,5...8 A: 1.000 manoeuvres à 2 x IN, à faible induction

10...16 A: 100 manoeuvres à 2 x IN, inductif
Pouvoir de coupure Icn 0,05...3 A: 6 x IN

3,5...8 A: 8 x IN

9...16 A: 120 A
Homologations VDE, CSA, UL

Accessoires

Numéro de commande Description
X20128501

capuchon en plastique transparent

Y30019201

ecrou à 6-pans

Y30711702

ecrou moleté

Applications

  • Outillage de bricolage et de jardinage, électroménager
  • Technologies de luminaires
  • Technologies médicales
