Type 3130-F

~ 51 mm

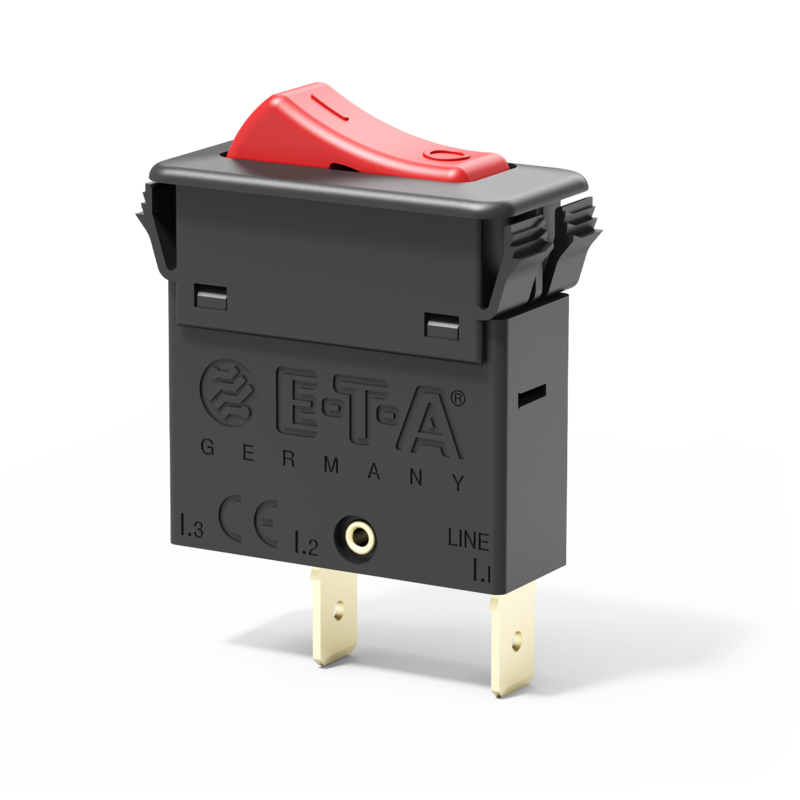

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

Description

Fiche technique

Type 3130: combinaison d'un disjoncteur et d'un interrupteur à bascule ou d'un bouton de touche uni, bi ou tripolaire, à montage frontal. Bascule lumineuse (plusieurs couleurs sur demande). Ouverture à déclenchement libre indépendant de toute influence mécanique extérieure.

En version spéciale, ce disjoncteur existe également en tant que que commutateur marche/arrêt avec bascule.

Répond à la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type S, TO.

Donnés techniques

Tension nominale
  • 3 415 V AC
  • 240 V AC
  • 50 V DC
  • UL/CSA: 3 250 V AC
  • UL/CSA: 250 V AC
Courant nominal de 0,1 A à 20 A  unipolaire
de 0,1 A à 16 A  bi- et tripolaire
Nombre de pôles bipolaire
tripolaire
unipolaire
Montage flasque
Raccordements bornes à vis
languettes
Actuation bascule
Contacts auxiliaires sans contacts auxiliaires
Protection contre les projections d'eau avec protection contre les projections d'eau
sans protection contre les projections d'eau
Éclairage avec éclairage
sans éclairage
Durée de vie 30.000 manoeuvres à 1 x IN, inductif, uni et tripolairee

50.000 manoeuvres à 1 x IN, inductif, bipolaire
Pouvoir de coupure Icn 0,1...2 A: 10 x IN

2,5...20 A: 150 A unipolaire

2,5...16 A: 250 A bipolaire

2,5...12 A: 150 A tripolaire

14...16 A: 130 A tripolaire
Homologations VDE, CSA, UL

Accessoires

Numéro de commande Description
X22125801

protection contre les projections d‘eau

pour versione tripolaire
X222420...

bascule avec divers symboles ou marquages

Applications

  • Domaine de tension: Moins 48 V DC
  • Nautisme & Véhicules
  • Outillage de bricolage et de jardinage, électroménager
  • Technologies de luminaires
  • Technologies médicales
  • Télécommunication & Centres de traitement des données
