Type: 3120-N...-...M1-...

~ 82

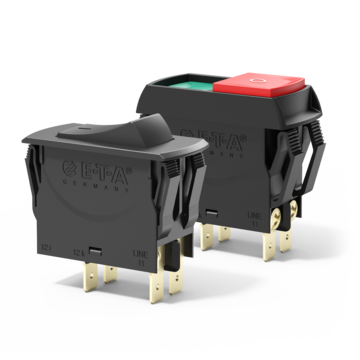

Typ 3120-N…-…M1-… von E-T-A:  thermisch-magnetischer Kombi-Schutzschalter

Le disjoncteur magnétothermique combiné du
type 3120-N…-…M1-… unit la protection contre les surcharges en courant avec la fonction d’un commutateur marche/arrêt dans un seul composant. Le bilame thermique qui y est intégré assure une protection contre les surcharges en courant de manière idéale. Le module de déclenchement magnétique rapide déclenche le disjoncteur combiné en cas de courant de surcharges supérieurs ou égaux à 4 fois son courant nominal en l’espace de quelques millisecondes.

Le type 3120-N…-…M1-… répond aux exigences de la résistance au feu selon EN 60335-1: 2007-02 Sécurité des appareils électriques pour l’utilisation dans la domotique et les applications similaires.

Informations complémentaires: voir la fiche technique à partir de la page 19.

Donnés techniques

Tension nominale
  • AC 240 V, DC 50 V
  • AC 415 V sur demande
Courant nominal 0,1 ... 16 A
Nombre de pôles bipolaire
unipolaire
Montage flasque
Raccordements bornes à vis
languettes
Actuation bascule
bouton-poussoir
Protection contre les projections d‘'eau avec protection contre les projections d‘'eau
sans protection contre les projections d'‘eau
Éclairage avec éclairage
sans éclairage
Durée de vie unipolaire
AC 240 V:
0,1 ... 16 A 30 000 manoeuvres à 1 x IN, inductif

DC 50 V:
0,1 ... 4 A 30 000 manoeuvres à 1 x IN, inductif
4,5 ... 16 A 30 000 manoeuvres à 1 x IN, résistif

DC 28 V:
0,1 ... 16 A 30 000 manoeuvres à 1 x IN inductif

bipolaires
AC 240 V:
0,1 ... 16 A 50 000 manoeuvres à 1 x IN, inductif

DC 50 V:
0,1 ... 16 A 50 000 manoeuvres à 1 x IN, inductif
Pouvoir de coupure Icn (IEC/EN 60934)
unipolaire, bipolaires: IN 0,1 ... 2 A, UN AC 240 V / DC 28 V, Icn 100 x IN
unipolaire: IN 0,1 ... 10 A, UN DC 50 V, Icn 50 A
unipolaire: IN 2,5 ... 16 A, UN AC 240 V / DC 28 V, Icn 200 A
bipolaires: IN 0,1 ... 2 A, UN DC 50 V, 10 x IN
bipolaires: IN 2,5 ... 16 A, UN DC 50 V, Icn 250 A
bipolaires: IN 2,5 ... 16 A, UN AC 240 V / DC 28 V, Icn 300 A
Homologations VDE, UL, CSA, CCC, KC

Accessoires

Numéro de commande Description
Y 303 675 01

cadre de blocage pour -F3/N3...



épaisseurs de panneau inf. à 2 mm

Y 303 675 02

cadre de blocage pour -F3/N3...



épaisseurs de panneau inf. à 4 mm

Applications

  • Construction d`appareils et d`automates
  • Outillage de bricolage et de jardinage, électroménager
  • Technologies médicales
