Type: 2216-S

~ 52 mm

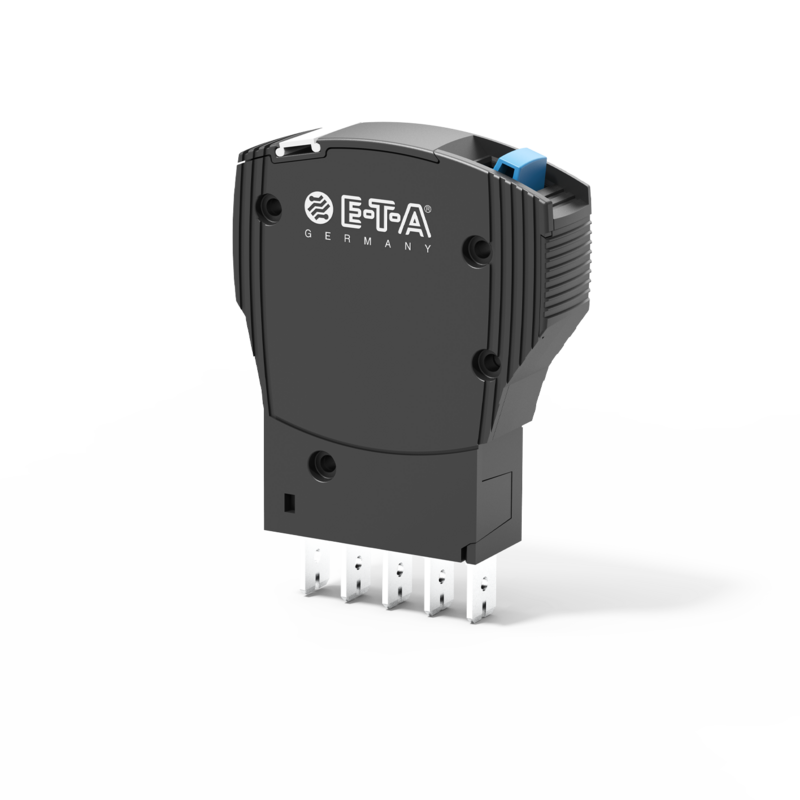

Typ 2216-S von E-T-A: Der Typ 2216-S ist ein steckbarer thermisch- magnetischer Schutzschalter.

Disjoncteurs magnétothermiques uni- et bipolaires, compact avec commutateur à réglette, déclenchement libre de toute influence mécanique extérieure, avec différents types de courbes de déclenchement et équipé en option de contacts auxiliaires.

Répond aux exigences de la norme pour disjoncteur pour équipement EN 60934 (CEI 60934): type S et TM.

Donnés techniques

Tension nominale
  • 240 V AC (50/60 Hz)
  • 50 V DC (unipolaire)
  • 80 V DC (bipolaire)
Courant nominal de 0,5 A à 16 A
Nombre de pôles bipolaire
unipolaire
Montage bornier
Raccordements languettes
Contacts auxiliaires avec contacts auxiliaires
sans contacts auxiliaires
Protection contre les projections d‘'eau sans protection contre les projections d'‘eau
Éclairage sans éclairage
Durée de vie 6 000 manoeuvres avec 1 x IN

3 000 manoeuvres avec 1 x IN

80 V DC, bipolaire
Pouvoir de coupure Icn 240 V AC unipolaire 300 A

50 V DC unipolaire 600 A

240 V AC bipolaire 400 A

80 V DC bipolaire 600 A
Homologations VDE (EN 60934) UL 1077

Accessoires

Numéro de commande Description
80PLUS-PT01

socle 80plus

81PLUS-UT01

socle 81plus

Y31062401

Pont à enficher, rouge, 2 pôles

Y31062501

Pont à enficher, rouge, 4 pôles

Y30882311

Pont à enficher, rouge, 10 pôles

Y31062402

Pont à enficher, bleu, 2 pôles

Y31062502

Pont à enficher, bleu, 4 pôles

Y30882312

Pont à enficher, bleu, 10 pôles

Y31062403

Pont à enficher, gris, 2 pôles

Y30882313

Pont à enficher, gris, 10 pôles

Y31062601

Etoile de codage, rouge,

4 pins de codage

X22297750

etiquette de marquage

Applications

  • (Sidérurgie)
  • Automation
  • Construction de machines
  • Industrie pharmaceutique & alimentaire
  • Industries chimiques, pétrolifères & gazifières
  • Power Engineering AC 240 V
  • Power Engineering DC 24 V
  • Production des véhicules automobiles
