Type MPR20
Description
Le relais du type MPR20 un est relais de puissance électromécanique monostable. Grâce à son système de commande électronique permettant d’économiser de l’énergie qui y est intégré, la consommation en énergie en position de maintien est 10 fois moins importante par rapport à celle d’un relais de puissance normal. Il peut commuter jusqu’à 300 A et conduire ce courant en permanence. Grâce à son système de commande électronique monostable, ce relais commute immédiatement vers sa position de repos lorsque la tension de commande est interrompue, ce qui est considéré comme un facteur de sécurité supplémentaire. La réduction de la puissance de maintien ainsi que la puissance de montée en position ON permettent le raccordement direct à l’organe de commande et assurent, malgré sa fonction monostable, des avantages supplémentaires du point de vue coûts et sauvegarde de l’environnement. Grâce à l’utilisation de la technologie classique de raccordement et des dimensions de fixation, le relais du type MPR20 peut remplacer un relais conventionnel de manière simple et rapide.
- Réduction de la consommation en carburant et de l’émission de CO2 grâce à une réduction de la puissante de maintien réduite pouvant aller jusqu’à 90 %
- Montage flexible pour utilisations exigeantes grâce à son design compact, robuste, imperméable à l’eau et aux poussières
- Faible effort de montage grâce au raccordement direct à l’organe de commande

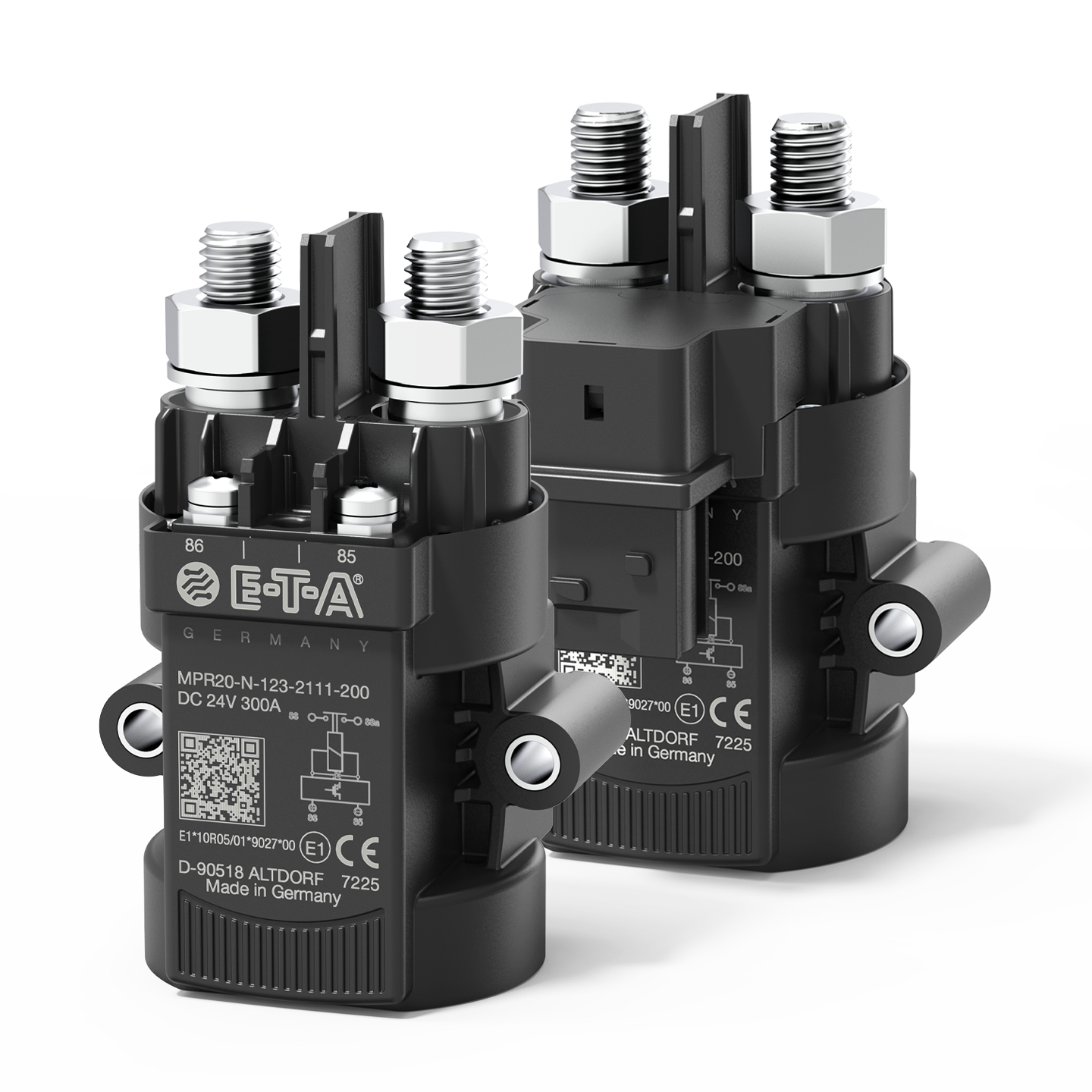

NOUVEAUTÈ! Maintenant également livrable avec un connecteur robuste, compatible avec la série de connecteurs du type HDSCS.
NOUVEAUTÈ! Extension à 48 V dans le circuit de charge
Réduisez vos coûts et gagnez du temps
- grâce à un montage rapide et sans défauts
- grâce au blindage des contacts de commande contre les influences environnementales
- grâce à le résistance de haut niveau contre les vibrations et les contraintes mécaniques
Donnés techniques
Tension nominale |
DC 12 V DC 24 V DC 48 V |
---|---|
Domaine de tension du relais de commutation et de protection |
DC 16...32 V DC 9...16 V |
Courant circulant en continu |
100 A 200 A 300 A |
Nombre de pôles | unipolaire |
Température ambiante | -40 °C …. + 85 °C |
Raccords |
Raccords vers la charge M8 ou M10, Raccords de commande M4 resp. HDSCS |
Montage |
Douilles M4 sur le coté et sur la base Flasque latérale Flasque semelle Orifices avec limiteur de compression |
Design | Boîtier cylindrique |
Particularité |
Mechanical power relay for harsh application conditions. Particularly power-saving thanks to the electronic control of the monostable drive, which reduces power consumption during operation by a factor of 10. |
Type de système de contact | mechanical |
Homologations | KBA E1 (ECE-R10) |
Applications
- Chariot élévateur à fourche
- Nautisme & Véhicules
- Voitures particulières
- Véhicules ferroviaires
- Véhicules guidés automatisés (AGV)
- Véhicules utilitaires
Téléchargements
Fiches techniques et explications
- Fiche technique 1.8 Mo
- MPR20-N-1xx-1011-200.zip 3.4 Mo
- MPR20-N-1xx-2003-0002.zip 3.0 Mo
- MPR20-N-1xx-2111.zip 2.7 Mo
- MPR20-N-1xx-2211-xx1__48V_.zip 4.1 Mo
- MPR20-N-123-2201-2002.zip 2.5 Mo
