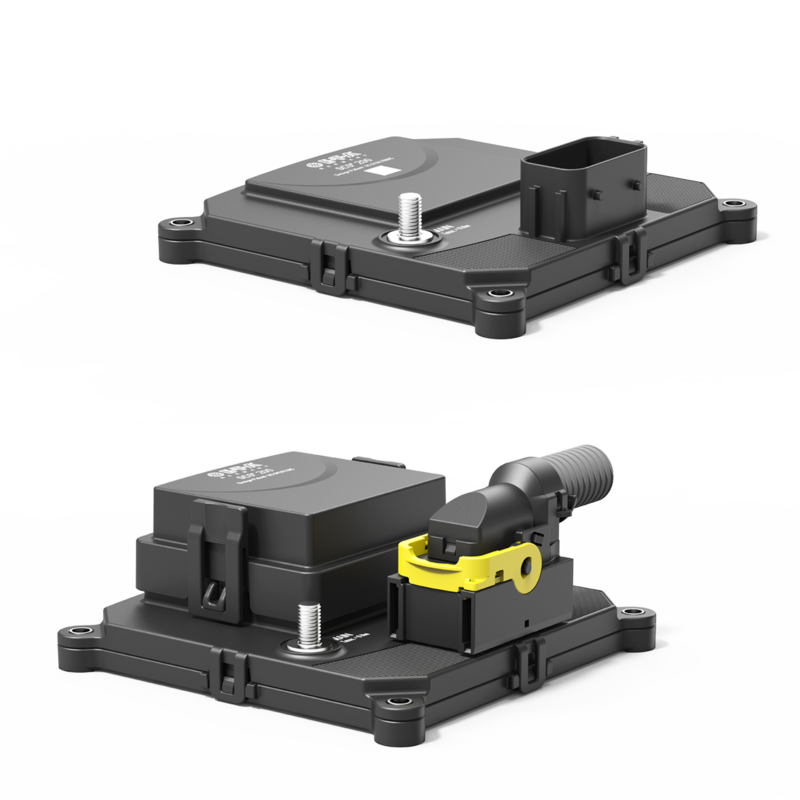

Type: SCS200

159 mm

Les systèmes intelligents et complexes ainsi que l’électrification des charges jouent actuellement un rôle prédominant lors du développement des circuits de bords.

Le système du type SCS200 propose la réponse adéquate à leurs exigences. Ce système de distribution de courant Intelligent permet la commande décentralisée et la surveillance des charges au travers du Bus de Champ du type CAN. Ce système de distribution de courant est installé sur une platine électronique montée dans un boîtier compact avec degré de protection IP66/67.

Les modules du système SCS200 sont des solutions du type Plug & Play, à l’aide desquelles vous pouvez réduire l’effort de câblage et gagner de la place. Les larges fonctions de diagnostic (protection des charges intégrée, mesure du courant et de la tension de charge, état de commutation des sorties) et la connexion ver le Bus de Champ du type CAN du système SCS200 permettent une maintenance préventive ainsi que l’implémentation d’un système de management des charges.

Donnés techniques

Communication CAN 2.0B
SAE J1939
Courant nominal par canal 10 A
30 A
Nombre de canaux 8
12
Tension nominale de la charge 12 V DC
DC 12 V/DC 24 V
Courant nominal de la charge

120 A
150 A

Température ambiante -40°C … +85°C
Raccordements GND: M6
MAIN: M8
Tyco AMP Leavy Seal 21-Pin
Homologations KBA E1 (ECE-R10)

Applications

  • Bus
  • Camions
  • Engins de chantier
  • Machines agricoles et forestière
  • Véhicules spéciaux
