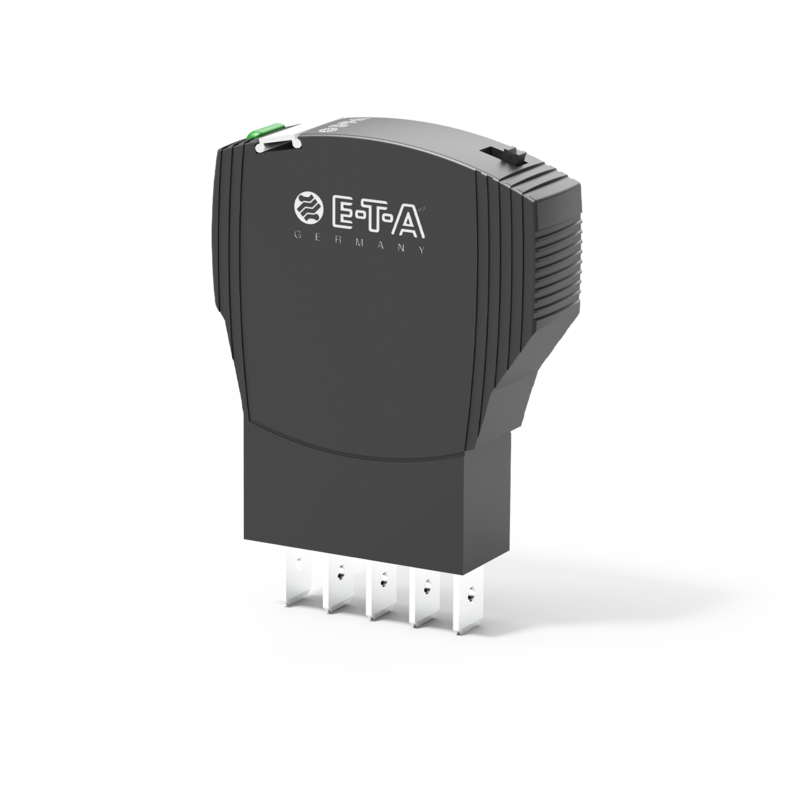

Typ REF16-S von E-T-A: Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V Lastkreise selektiv ab.

Le disjoncteur du type REF16-S étoffe le groupe de produit »Protection électrique contre les surcharges en courant« pour applications 24 V DC.

Il est monté dans un boîtier d’une largeur de 12,5 mm seulement et protège tous les circuits de charge 24 V DC de manière sélective. Ceci est réalisé à l’aide d’une combinaison entre une limitation électronique active du courant en cas de court-circuit et d’une coupure en surcharge à partir de 1,25 x IN (valeur typique) Le disjoncteur du type REF16-S se laisse monté facilement, rapidement et de manière flexible en combinaison avec un socle E-T-A équipé de bornes à vis ou de ressorts autobloquants. Ces socles permettent la distribution de courant et de la signalisation à l’aide de ponts enfichables. En plus le disjoncteur du type REF16-S est verrouillé dans son socle et son calibre ou son emplacement peuvent être attribués à l’aide de broches de codage. Ses dimensions correspondent aux exigences de la norme pour équipements d’installation DIN 43880.

Donnés techniques

Tension nominale 24 V DC (18...30 V)
Tension nominale
Courant nominal 0.5 A
1 A
2 A
3 A
4 A
6 A
8 A
10 A
Nombre de pôles unipolaire
Limitation en courant typique 1,25 x IN
Signal de sortie contact auxiliaire isolé électriquement 30 V DC /0,5 A max., 10 V/10 mA min.
Indication de l'état de commutation 1 DEL vert/orange/rouge: état de commutation/défaut
Température ambiante
Raccords Raccords à languette 6,3 mm
Montage socle 80/81plus
Homologations Marquage CE

Accessoires

Numéro de commande Description
80PLUS-PT01

socle 80plus

81PLUS-UT01

socle 81plus

Y31062401

Pont à enficher, rouge, 2 pôles

Y31062501

Pont à enficher, rouge, 4 pôles

Y30882311

Pont à enficher, rouge, 10 pôles

Y31062402

Pont à enficher, bleu, 2 pôles

Y31062502

Pont à enficher, bleu, 4 pôles

Y30882312

Pont à enficher, bleu, 10 pôles

Y31062403

Pont à enficher, gris, 2 pôles

Y30882313

Pont à enficher, gris, 10 pôles

Y31062601

Etoile de codage, rouge,

4 pins de codage

X22297750

etiquette de marquage

Applications

  • Automation
  • Construction de machines
  • Industrie pharmaceutique & alimentaire
  • Industries chimiques, pétrolifères & gazifières
  • Power Engineering DC 24 V
  • Production des véhicules automobiles
