Systèmes et modules de distribution de courant pour intégration dans une armoire électrique

Vous souhaitez optimiser vos systèmes de distribution de courant pour les applications AC ou DC afin de répondre à des exigences particulières ? Nous vous proposons une vaste gamme dans les domaines les plus divers, tels que le courant élevé jusqu’à 600 A ou le courant faible, des modules pour intégration dans les armoires électriques / solutions 19“, des solutions à rails symétriques ou des circuits imprimés.

Les éléments de base E-T-A sont alors assemblés afin de créer une solution spécifique au client. Les exigences liées à l’application sont mises en œuvre en tenant compte des composants déjà existants. Cela permet de proposer une solution économique même avec des petites quantités et un délai de conception très court.

  • Protection sélective des canaux de charge au moyen de disjoncteurs enfichables
  • Courants de charge de 0,05 à 125 A
  • Jusqu’à 30 circuits de charge par distribution
  • Structure typique avec insertion 19“, module pour montage dans l’armoire de commande, pour rail symétrique
  • Versions redondantes ou non redondantes
  • Alimentation redondante avec diodes de découplage intégrées
  • Signalisation collective via des contacts libres de potentiel
  • Gestion des câbles et diverses techniques de raccordement
  • Indicateur de tension, surveillance de la tension et indicateur d’alimentation
  • Raccord Profibus, ProfiNet ou I/O Link pour la commande à distance et le diagnostic

Exemples de solutions :

  • Chimie / pétrochimie / pharmacie

    Chimie / pétrochimie / pharmacie

    Request: Water supply in a chemical park

    De nombreux circuits de charge, de longs câbles, une meilleure disponibilité : telles sont les exigences posées aux systèmes de protection et de distribution de courant pour les applications DC 24 V dans le domaine de la chimie.

    • L’alimentation électrique avec protection des circuits de charge au moyen de disjoncteurs électroniques pour les capteurs, les actionneurs et les commandes dans le champ permet la protection sélective des appareils
    • Solution avec disjoncteurs enfichables pour un équipement et une transformation rapides et faciles
    • Signalisation collective pour une signalisation à distance en cas de déclenchement du disjoncteur

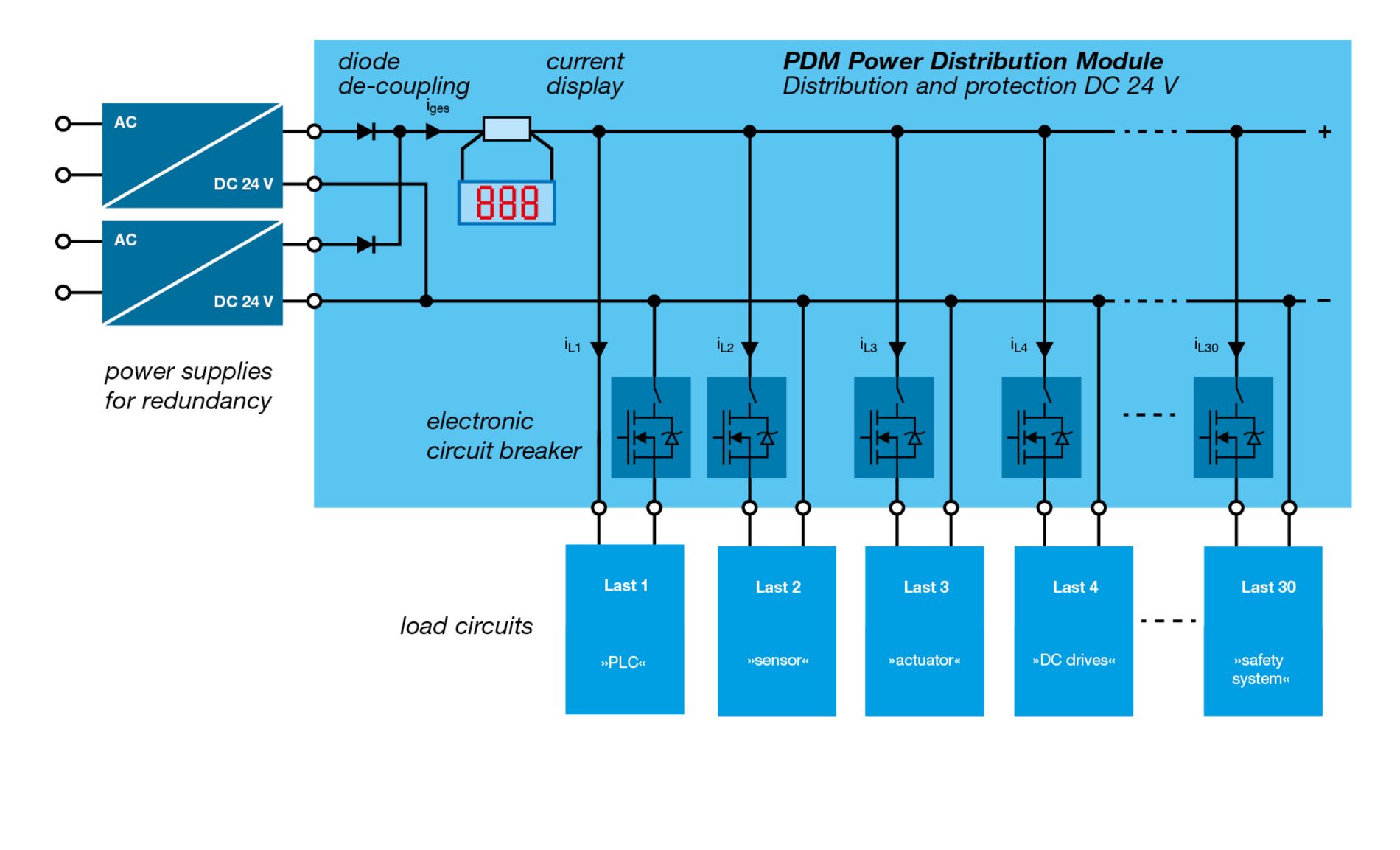

    • Alimentation redondante issue de deux sources via l’intégration de diodes de découplage
    • Mesure et affichage du courant total pour chaque système de distribution
    • Le repérage clair des câbles au niveau des raccords remplace les conduits de câbles standard

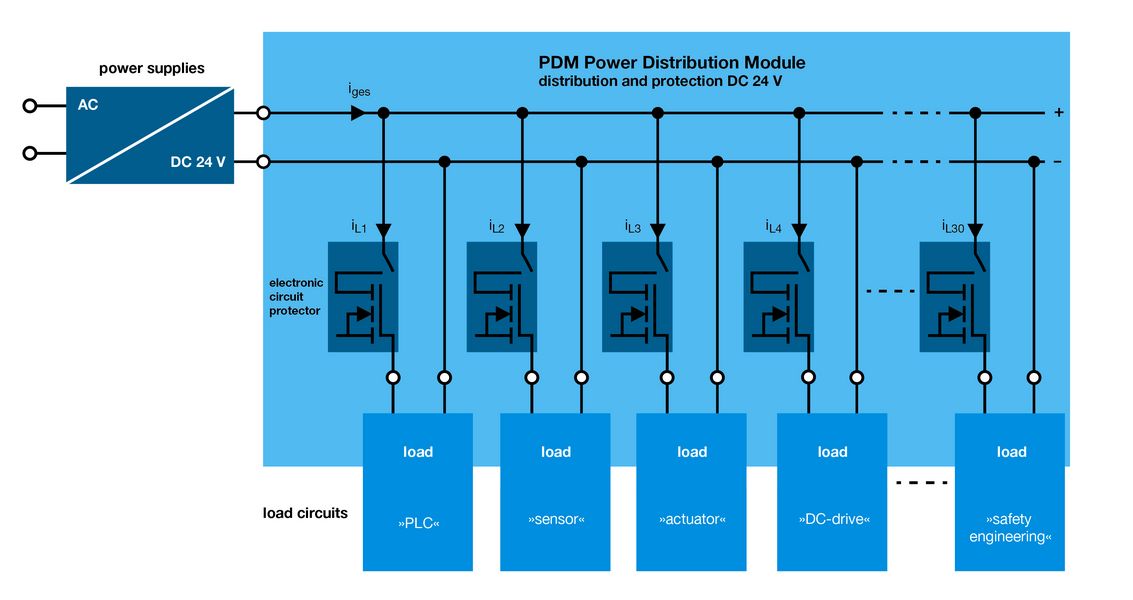

    Schematic diagram:

    Solution: Power Distribution Module (construction kit system)

    Les éléments de base du module existant seront assemblés pour former la solution spécifique souhaitée par le client :

    • Mise en œuvre des exigences liées à l’application en tenant compte des composants existants
    • Solution économique même en cas de petites quantités
    • Délai de conception minimal

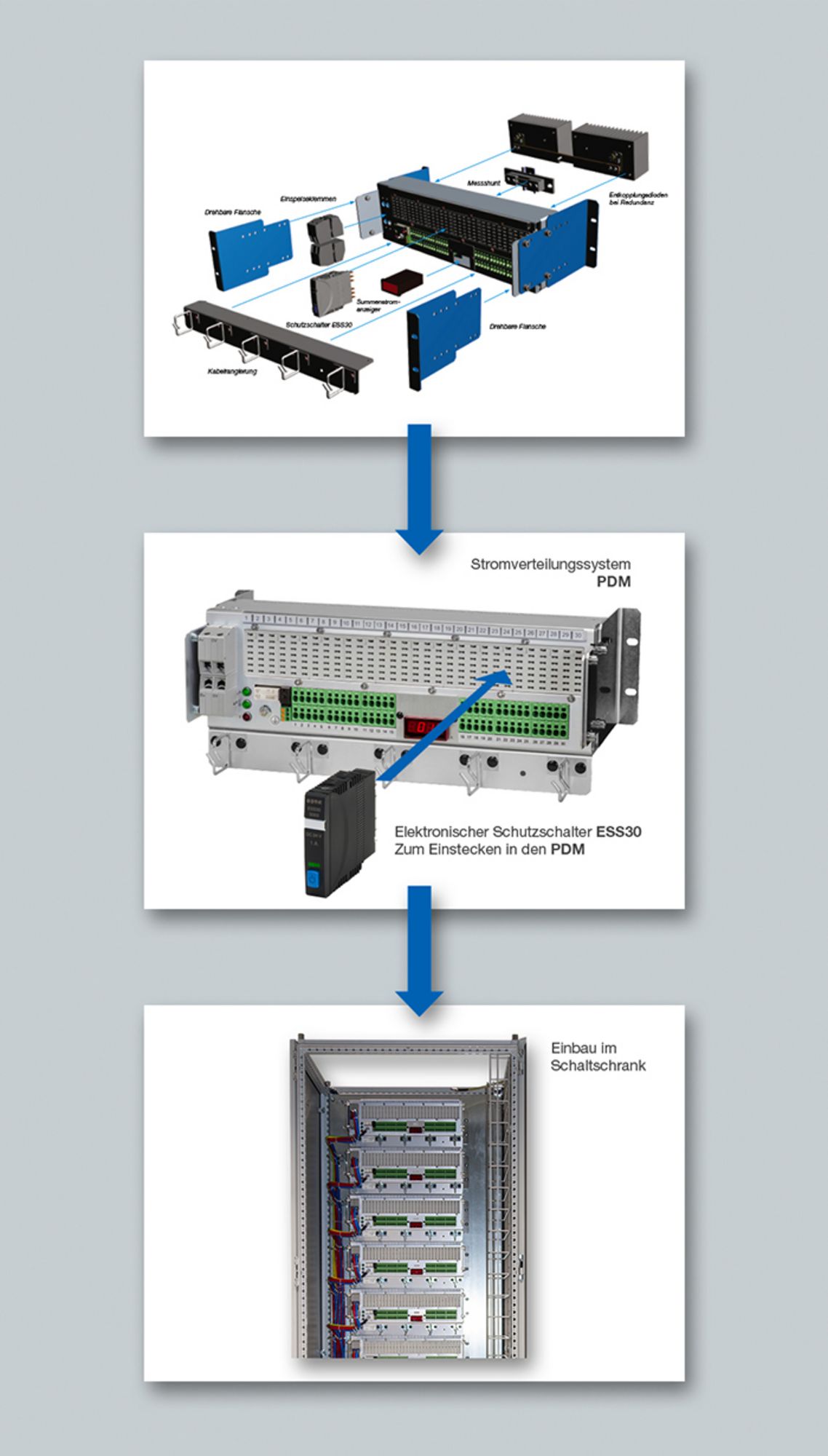

    Le résultat est un module de distribution de courant pour 30 circuits de charge. Celui-ci peut, de manière alternative, être monté sur la plaque de montage de l’armoire électrique ou dans un cadre de 19“. Les disjoncteurs électroniques enfichables sécurisent de manière sélective chaque circuit de charge (capteurs, actionneurs, technique de commande) même lorsque les câbles de liaison sont très longs.

    L’alimentation jusqu’à 80 A est redondante et comprend des diodes de découplage intégrées ainsi qu’un indicateur de courant total. Toutes les bornes de connexion sont accessibles par l’avant, et les câbles de raccordement sont gérés via un classement des câbles à hauteur des bornes.

    Pour utilisation dans l’installation, trois systèmes de distribution de courant sont intégrés dans chaque armoire électrique. L’espace restant contient déjà des rails symétriques et des dispositifs d’organisation de câbles pour équipement ultérieur sur place avec les composants électroniques du client. Les bornes d’alimentation situées dans le bas de l’armoire sont également déjà équipées et précâblées.

  • Production de véhicules / autres installations

    Production de véhicules / autres installations

    Request: Decentralised power supply via control of a production cell

    Les exigences typiques sont le design compact allié à un type de protection élevé, la protection de nombreux circuits de charge alliée à une puissance élevée, et une haute disponibilité alliée à une longue durée de vie et une absence d’entretien.

    • Montage sur place avec alimentation AC 400 V
    • Bloc d’alimentation 40 A intégré pour DC 24 V
    • Module tampon pour une pleine puissance en cas de chute de tension
    • 20 circuits de charge pouvant être raccordés via des bornes à ressort
    • Flexibilité grâce aux disjoncteurs interchangeables
    • Signalisation de message d’erreur en cas de déclenchement de disjoncteur ou de défaillance de composants
    • Structure compacte avec type de protection élevé pour une utilisation continue avec des températures ambiantes accrues

    Schematic diagram

    Solution: Decentralised power distribution

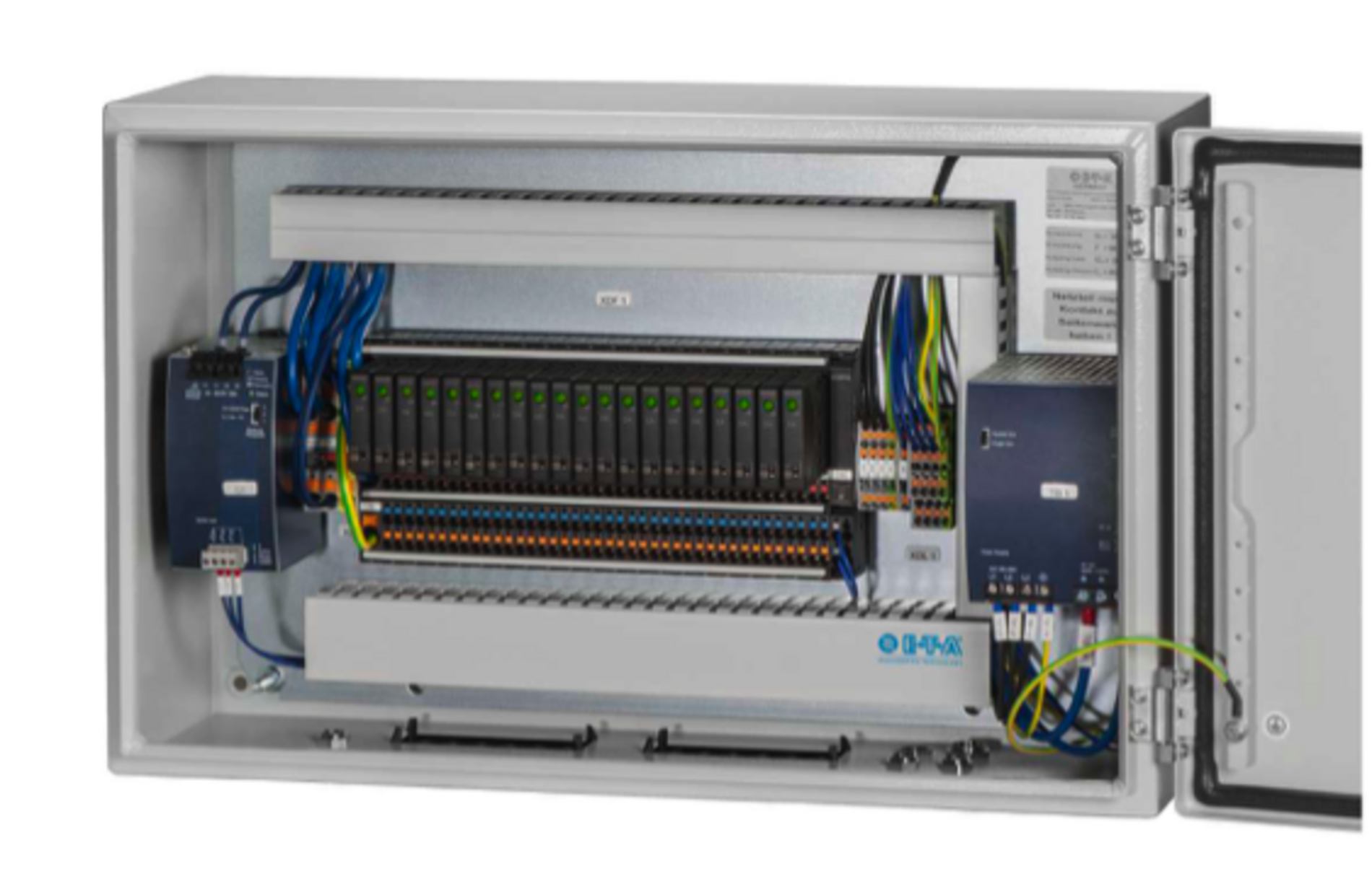

    • Module d’alimentation pour montage mural sur site avec une alimentation AC triphasée, bloc d’alimentation 24 V avec puissance de 960 W et module tampon pour les coupures de courant brèves
    • Protection sélective des circuits de charge au moyen de disjoncteurs électroniques enfichables pour un équipement et une transformation rapides et faciles
    • Signalisation collective pour une signalisation à distance en cas de déclenchement d’un disjoncteur
    • Armoire murale en métal IP65 pour une utilisation continue sans entretien jusqu’à +45 °C sans refroidissement supplémentaire
  • Centrales

    Centrales

    Application example: Monitoring in a power plant

    Dans une centrale nucléaire, les capteurs assurant la surveillance des bruits structurels, des vibrations, de l’humidité, des fuites, de la fatigue des matériaux et assurant le diagnostic des vannes et des machines en rotation doivent être alimentés par diverses tensions DC.

    • Protection de tous les appareils DC et AC dans le système de surveillance
    • Solution avec disjoncteurs enfichables pour un équipement et une transformation rapides et faciles
    • Signalisation collective de message d’erreur en cas de déclenchement de disjoncteur ou de défaillance de composants (blocs d’alimentation)
    • Blocs d’alimentation redondants avec diodes de découplage en aval
    • Structure compacte à insertion 19“ avec connecteurs à l’arrière pour un remplacement rapide et facile des composants

    Schematic diagram

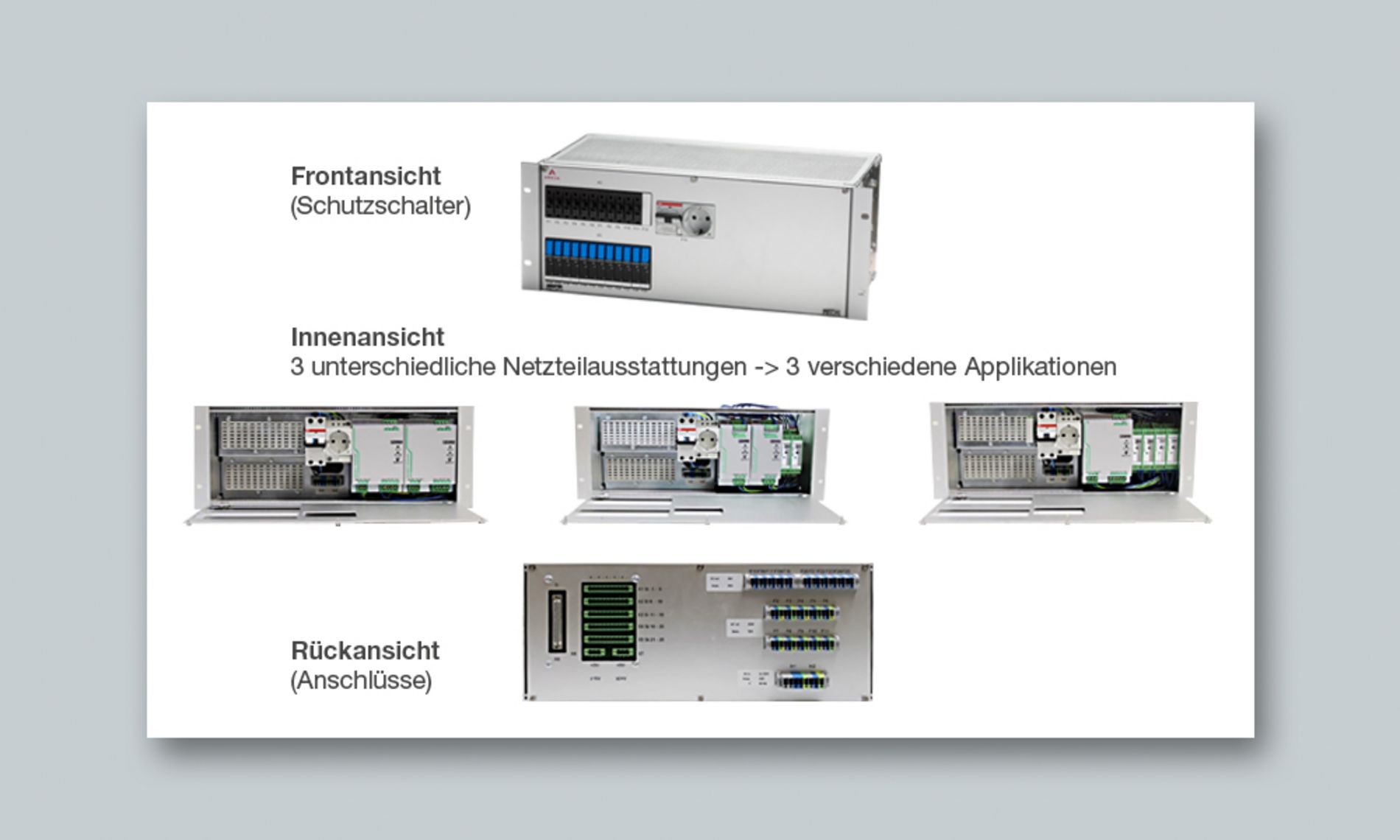

    Solution: Modifiable 19” rack in 3 versions

    • Support de base 19 pouces constitué de composants du module existant, avec distribution AC 230 V (disjoncteur de type 2210) et distribution DC 24 V (disjoncteur ESS30).
    • Divers blocs d’alimentation et convertisseurs DC-DC peuvent être intégrés pour la création de 3 modules différents.
    • Les dimensions extérieures, les raccords et les fonctions de base sont toutefois toujours identiques.
    • Cela permet de proposer une solution économique même avec de petites quantités et un délai de conception très court.
