System ControlPlex® Rack

Le ControlPlex® Rack offre des fonctions de diagnostic, de maintenance à distance et de management de l’énergie combinées avec une protection intelligente afin de contrer les surcharges en courant pour les plus hautes exigences. Le montage modulaire rend possible une adaptation individuelle aux exigences des clients et une extension des équipements pouvant être effectuée sous tension sans mises hors service de ceux-ci.

Liste des avantages:

  • Disponibilité des équipements au plus haut niveau
  • Consommation en énergie optimisée de manière significative
  • Effort de maintenance réduit
  • Temps morts évités
  • Coûts de service diminués

Liste des composants:

  • Système de distribution de courant Power-D-Box

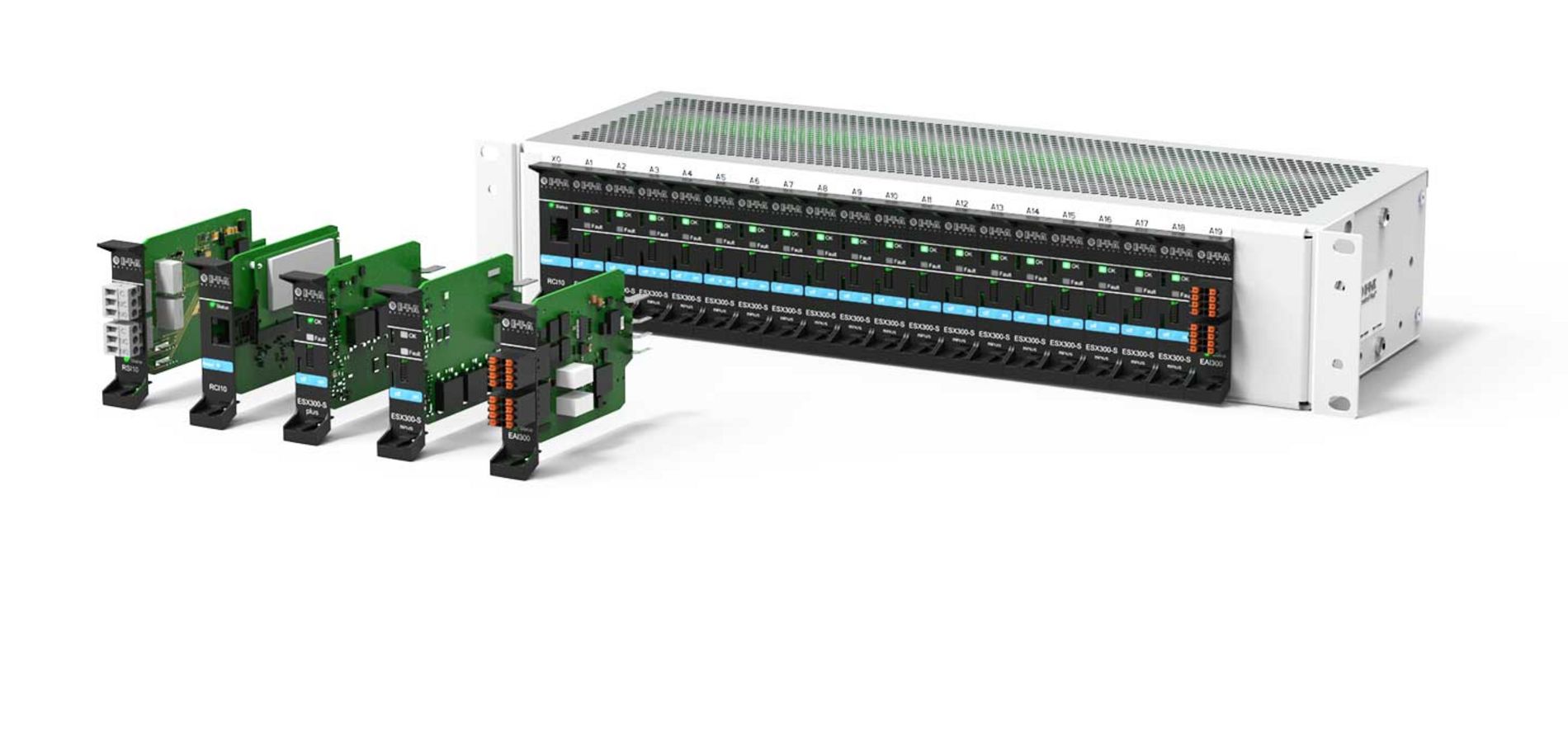

    Système de distribution de courant Power-D-Box

    Le ControlPlex® Rack du type Power-D-Box® est un système de distribution de courant modulaire d’une technologie d’installation facile d’emploi. Il est particulièrement  adapté pour le montage rapide et simple dans les armoires 19 pouces ou du type ETSI équipés de flasques de montage pivotantes. Suivant les exigences du point de vue technologie de raccordement  (en face avant ou arrière) la version adéquate du Power-D-Box® est livrable.

    Facilité de maintenance

    Ceci est un avantage particulier. Une extension du système en service sans obligation de mettre l’équipement hors service est assuré par la possibilité d’enficher sous tension (Hot Plug & Play) des composants tels que:

    • les disjoncteurs électroniques enfichables
    • les modules de commande et d’interface enfichables
    • les composants de raccordement enfichables

    La forme compacte et la protection tactile sont d’autres avantages importants du système Power-D-Box®.

  • Disjoncteurs électroniques intelligents du type ESX300-S

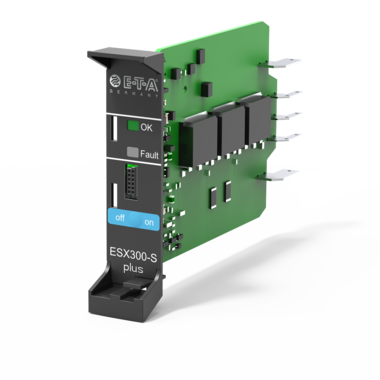

    Disjoncteurs électroniques intelligents du type ESX300-S

    Der unter Spannung steckbare elektronische Sicherungsautomat ESX300-S plus gewährleistet den sicheren Überstromschutz.

    Les disjoncteurs électroniques du type ESX300-S enfichables sous tension, ont été conçus pour les systèmes de protection de de surveillance. Les applications de ce produits se concentrent sur les équipements de télécommunication et de transmission des données alimentés de manière standard par de tensions comprises entre -38 V DC et -72 V DC avec commutation des charges vers le »Moins«.

    La protection contre les surcharges en courant réalisée à l’aide de disjoncteurs électroniques avec limitation du courant et coupure électronique des charges, évite de manière fiable  la destruction des modules électroniques ou les câbles d’alimentation en cas de surcharge en courant ou de court-circuit. La mise hors service des charges avoisinantes par chute de tension est évitée de manière fiable.

    De par son interface de communication il est possible de transmettre les valeurs mesurés par celui-ci et ses états de commutation à l’interface de commande du type RCI10 servant à la commande à distance, à l’automatisation ou aussi seulement à la mémorisation des valeurs mesurées et à la surveillance du système.

    Avantages:

    • Possibilités de communication vers l’interface de commande du type RCI10
    • Coupure sélective des charges grâce à la limitation active du courant en cas de défaut
    • Enfichable et retirable en service
    • Affichage local des défauts par LED
    • Elément Fail-Save intégré pour une sécurité maximale
  • Interface RCI10 de commande à distance

    Interface RCI10 de commande à distance

    Das Remote Control Interface RCI10 ermöglicht Fernsteuerung und Überwachung des Systems sowie angeschlossenen Verbraucher und reduziert damit die Wartungskosten

    L‘interface de commande à distance du type RCI10 a été conçu pour le raccordement du système ControlPlex Rack vers un organe de commande et de contrôle d’un niveau supérieur. L‘interface standardisée du type Ethernet permet une intégration simple dans un réseau.

    De par le  protocole SNMP utilisé, version SNMP-MIB incluse, un raccordement simple vers un  système de management central déjà en place est garanti. Naturellement le système ControlPlex Rack peut être également commandé et contrôlé par un Web-Browser-standard. Au travers de l’interface de sécurité du type SSH il peut être configuré individuellement et répond de ce fait aux exigences particulières du point de vue de la sécurité.

    Le module du type RCI10 est équipé d’un système de BUS interne permettant de contrôler tous les disjoncteurs électroniques du type ESX300-S installés dans le système. Il peut lire les valeurs mesurées individuelles ainsi que les états de commutations et de défaut, les mémoriser et les transmettre vers un organe de commande et de contrôle d’un niveau supérieur ou de recevoir des commandes de l’organe de commande et de contrôle du niveau supérieur et de les exécuter.

    Avantages:

    • Enfichable et retirable en service (Hot Plug & Play)
    • Détection prématurée de défauts par enregistrement continuel des valeurs mesurées
    • Raccordement simple vers les réseaux par Ethernet standard
    • Disponibilité accrue par commutation indépendante des paramètres et automatique des charges
    • Réduction de l’effort de maintenance sur site par ex. par commande et contrôle  manuels à distance
    • Fonction de mise à jour par le réseau intégrée
