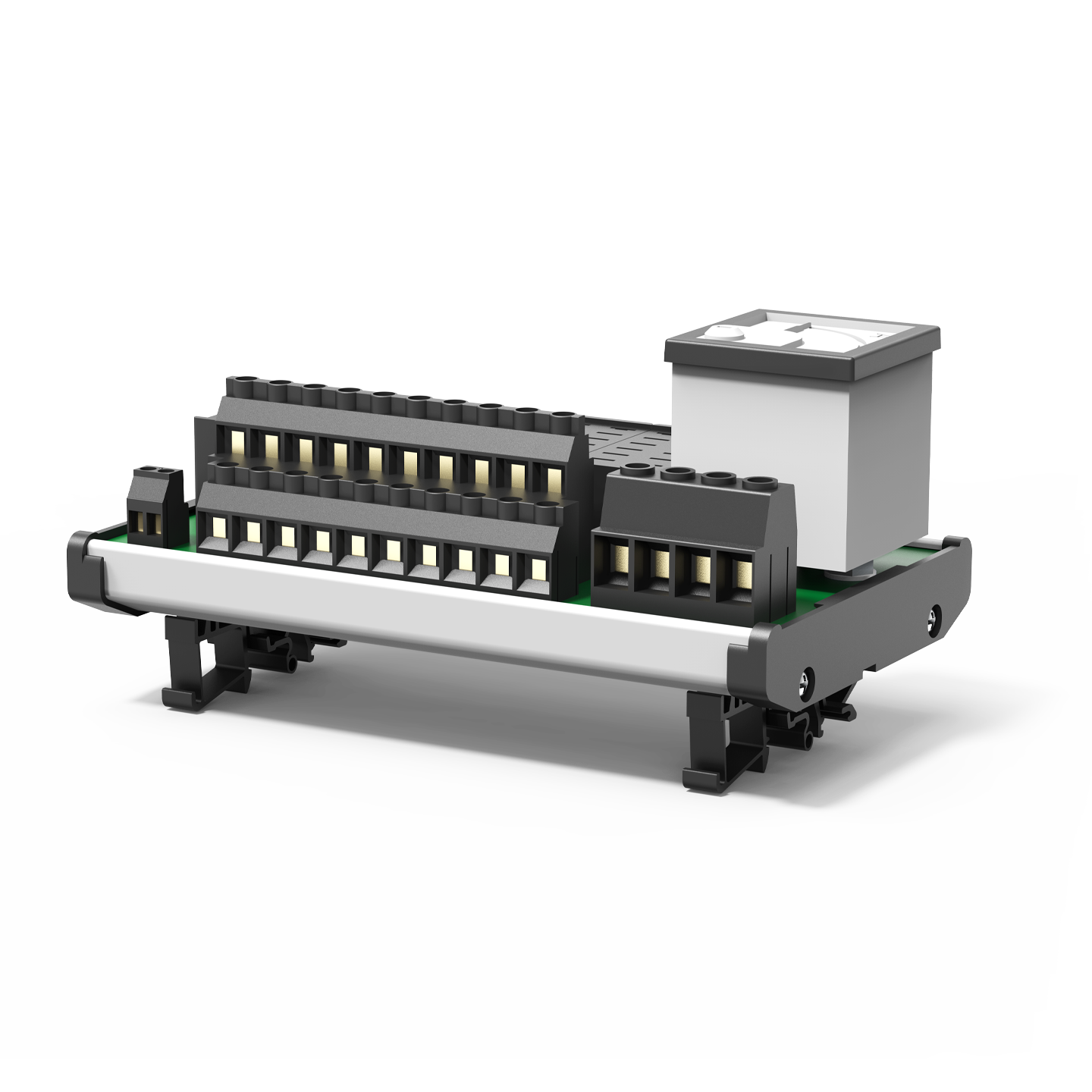

Type SVS14

Le système de distribution de courant SVS14-10 optimise les processus d’automatisation et de production dans l’industrie chimique au niveau de la distribution de l’alimentation en 24 V DC. Ce système est composé d’un ampèremètre (domaine d’affichage: 25 A) pour le courant

total et de 10 sorties pouvant être équipées de disjoncteurs électroniques ou magnétothermiques avec signalisation commune de défaut. Il permet de protéger les convertisseurs de mesures, les servomoteurs, les vannes magnétiques, les automates programmables décentralisés,

les borniers intelligents et autres charges du même type. Le système de distribution de courant du type SVS14-10 est particulièrement adapté à l’utilisation dans des installations munis d’un grand nombre de capteurs et d’actuateurs de part sa forme compacte permettant de gagner de la place, de faciliter le développement et de réduire les coûts des armoires électriques.

Chaque circuit de charge coupé suite à une surcharge en courant ou à un court-circuit génère un signal de défaut particulier groupé en tant que signalisation commune sur le système de distribution et transmis directement à l’organe de commande.

Le système de distribution de courant SVS14-10 se laisse directement enficher sur rail symétrique et peut être équipé de 10 disjoncteurs électroniques ou magnétothermiques. En version standard, tous les raccords (alimentation +24 V DC, GND (-) pour l’alimentation interne, sorties vers les charges L(+) et signalisation commune sont équipés de bornes à vis.

Utilisables pour les disjoncteurs suivants:

- Disjoncteurs électroniques avec isolation électrique de la charge ESS30..

- Disjoncteurs électroniques ESX10-103..

- Disjoncteurs magnétothermiques 2210-S211, 3600-P10, 3900-P10
