Type Module 18plus

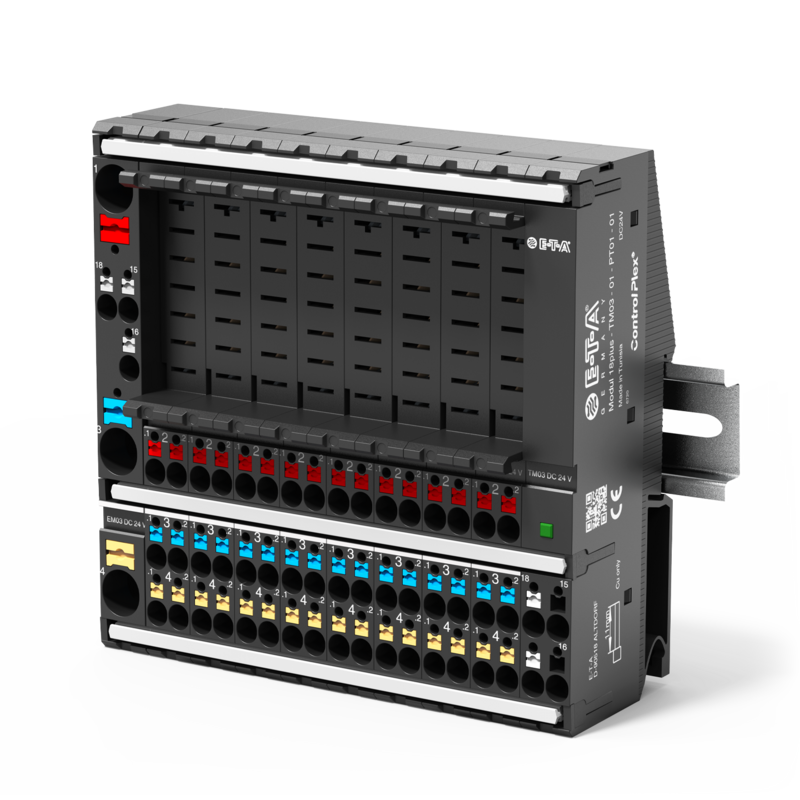

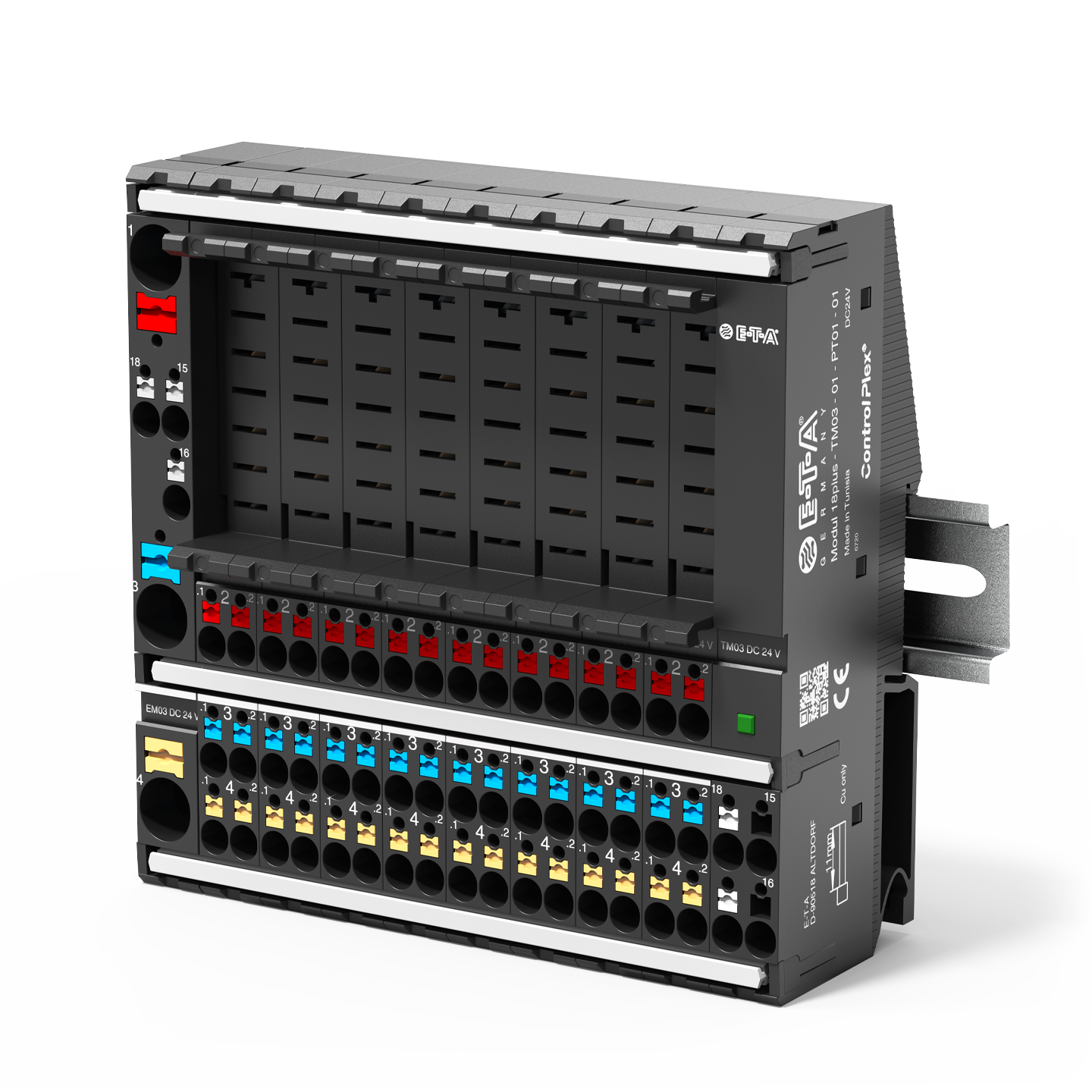

Typ Modul 18plus von E-T-A: eine kompakte Verdrahtungslösung für alle Last- und Signalleitungen der DC 24 V-Steuerspannung.

Description

Fiche technique

Le système de distribution de courant du type Module18plus est une solution de câblage compacte pour tous les câbles de raccordement des charges et de signalisation de la tension de commande 24 V DC qu’il s’agisse d’un système de distribution d’énergie décentralisé ou d’un concept d’équipement centralisé. Ce système peut être équipé de différents types de disjoncteurs E-T-A et contient un système de distribution de courant et de montage complet équipé de la technologie de raccordement du type Push-in du dernier cri pour montage sur profilé DIN.

Donnés techniques

Montage rail DIN symérique
Type de disjoncteur magnéto-thermique
électronique
Tension nominale max. DC +24 V
Nombre de canaux 1 x 12 non-redondants
Pour disjoncteurs des types 2210 bipolaire
2210 unipolaire
ESS30
ESX10
Alimentation non-redondante
Courant nominal max. de l'alimentation 100 A
Type de raccord pour l'alimentation Bornes à ressort auto-bloquant
Courant nominal max. pour les charges 125
Signalisation Contacts normalement ouverts en série
Domaine de température ambiante -30 … +60 °C
Caractéristiques techniques détaillées sur demande

Accessoires

Numéro de commande Description
Y30775401

etrier de blocage
Y31197801

Ergots de verrouillage pour disjoncteur ESS30-S
SB-S11-P1-01-1-1A

module de pontage
X22261102

bus barre d‘alimentation
X22357101

bus barre d‘alimentation
FTG

Applications

  • (Sidérurgie)
  • Automation
  • Construction de machines
  • Industrie pharmaceutique & alimentaire
  • Industries chimiques, pétrolifères & gazifières
  • Nouvelles énergies
  • Power Engineering DC 24 V
  • Production des véhicules automobiles
  • Véhicules ferroviaires
