Type X3120

Description

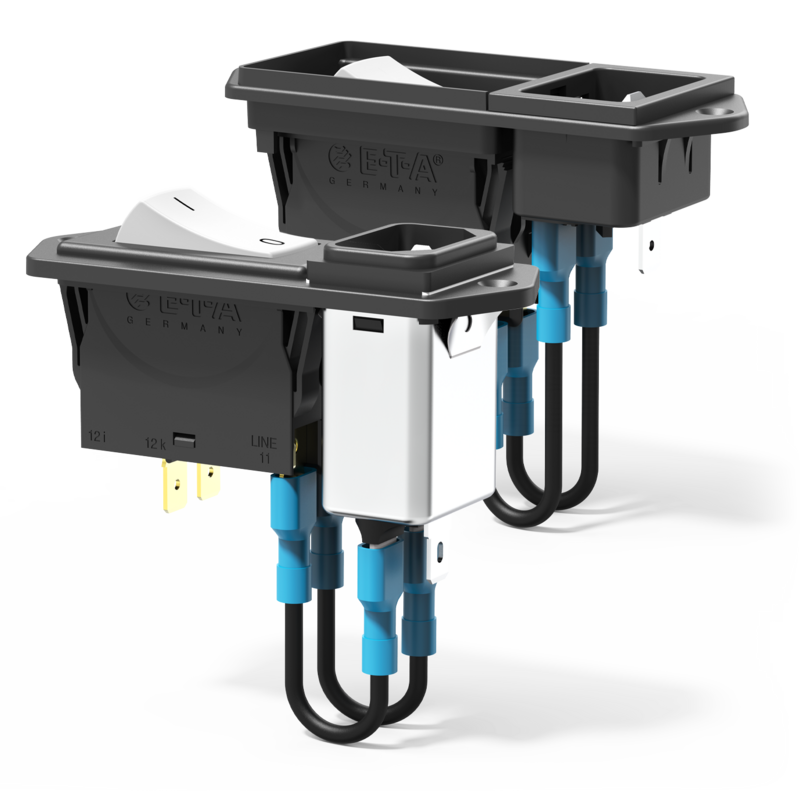

Les modules de connexion IEC de type X3120 A/B permettent de combiner jusqu'à 5 fonctions en un seul composant pour gagner de la place : un connecteur C14/C20, un interrupteur marche/arrêt, une protection contre les surintensités ré-enclenchable, un filtre réseau et, au choix, un déclencheur sous-tension/un déclencheur à distance/un interrupteur auxiliaire. Pour une utilisation dans des applications médicales selon la norme CEI/EN 60601-1, il est possible de sélectionner les filtres réseau correspondants. Grâce au montage à vis, le module de connecteur pour appareils froids est bien fixé dans le boîtier.

Les modules de connexion IEC peuvent être combinés avec des disjoncteurs du type 3120-N5.. (pour plus d'informations, voir la fiche technique).

Donnés techniques

Tension nominale	AC 250 V
Courant nominal	C14: 10 A (IEC/EN) C20: 16 A (IEC/EN)
Actuation	bascule bouton-poussoir
Raccordements	languettes
Homologations	Approvals appliance inlet: VDE/TÜV, UL, CSA
