Type: 437

92 mm

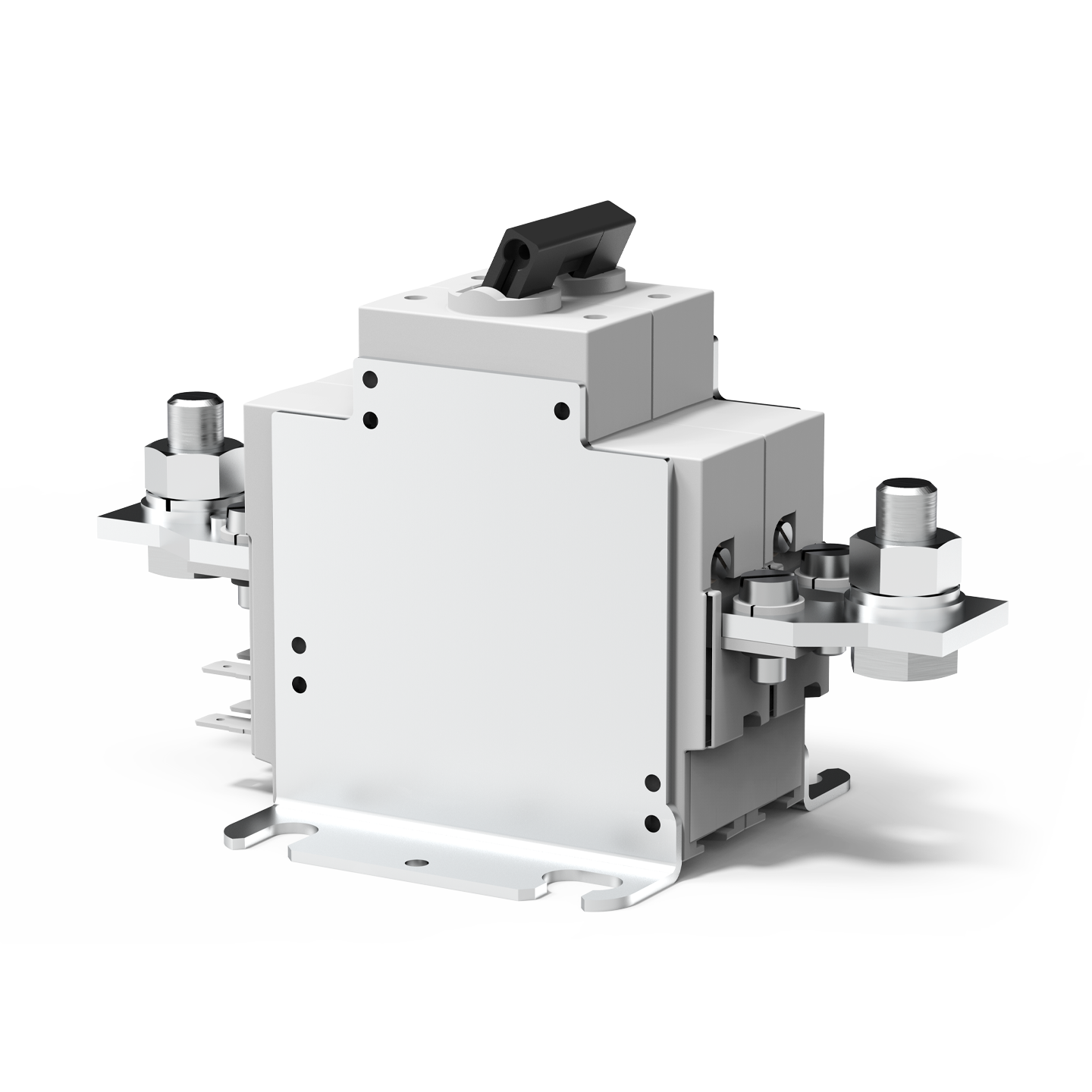

Typ 437 von E-T-A: Einpoliger, thermisch-magnetischer Schutzschalter mit Kipphebelbetätigung und hohem Schaltvermögen.

Disjoncteur magnéto-thermique type 437, unipolaire, à actionnement par levier et à pouvoir de coupure élevé. Ouverture à commande instantanée et à déclenchement libre indépendant de toute influence mécanique extérieure. Boîtiers divers, courbes de déclenchement, divers contacts auxiliaires ainsi qu'une commande à distance offrent de nombreuses possibilités d'utilisation.

Donnés techniques

Tension nominale
  • 144 V DC
    tensions plus élevées sur demande
Courant nominal de 40 A à 240 A
courants plus élevées sur demande
Nombre de pôles bipolaire
unipolaire
Montage bornier
Raccordements bornes à vis
Actuation déclencheur manuel
levier
Contacts auxiliaires avec contacts auxiliaires
sans contacts auxiliaires
Protection contre les projections d‘eau avec protection contre les projections d‘eau
sans protection contre les projections d‘eau
Éclairage sans éclairage
Durée de vie 3 000 manoeuvres à 240 A / 180 V DC

10 000 manoeuvres à 240 A / 28 V DC

20 000 manoeuvres mécaniques
Pouvoir de coupure Icn 180 V DC: 2 000 A, L/R = 0 ms

28 V DC: 10 000 A, L/R = 0 ms

28 V DC: 7 500 A, L/R = 13 ms

Applications

  • Nautisme & Véhicules
  • Voitures particulières
  • Véhicules ferroviaires
  • Véhicules utilitaires
