Type 1616-21

~ 35 mm

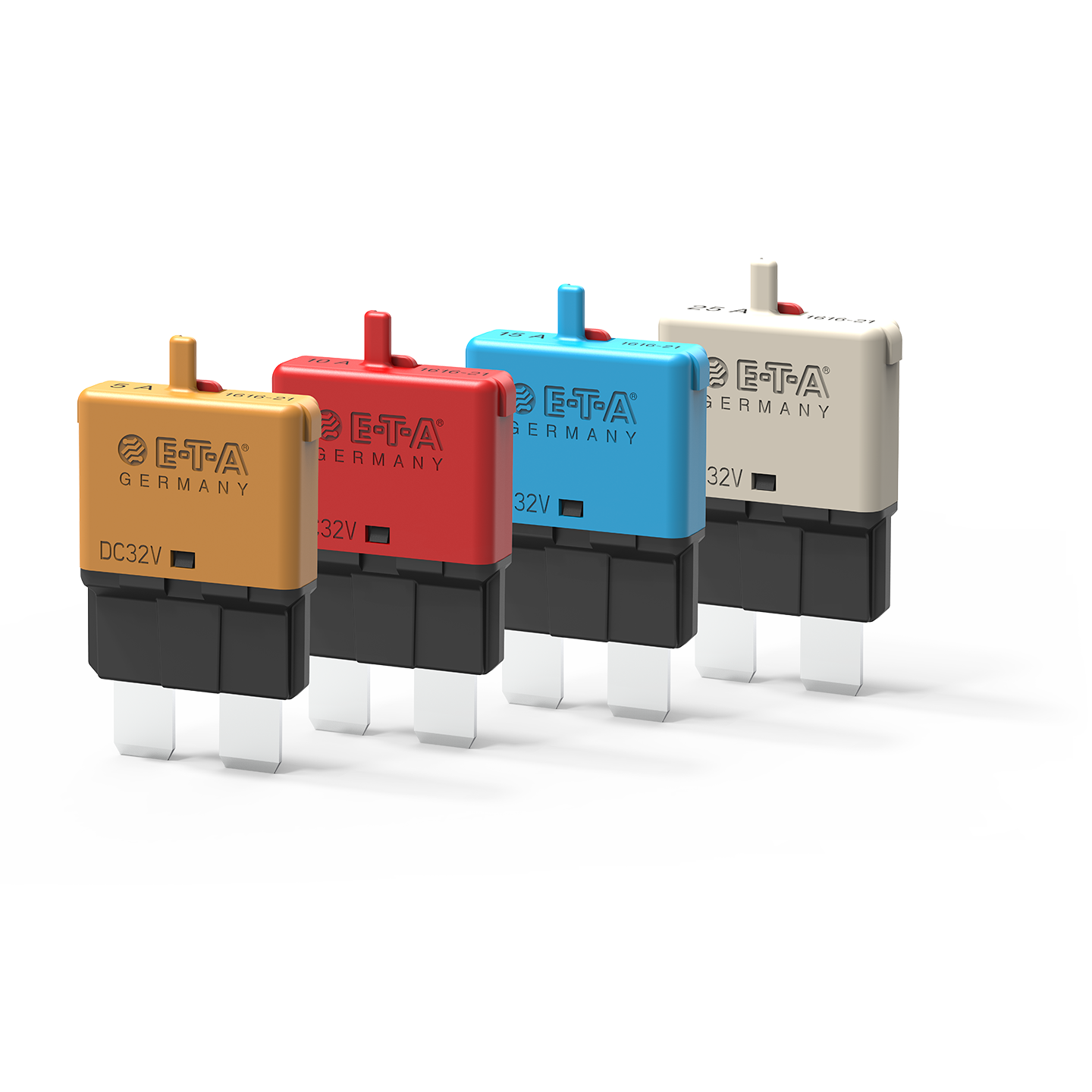

Typ 1616-21 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

Description

Fiche technique

Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform mit farbiger Gehäusekappe und mit farbigem Handauslöser. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3, ISO 8820-3 Typ C bzw. ISO 10924-4 Form CB15. Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Bemessungsstromes als Dauerlast hält.



Donnés techniques

Nennspannung

DC 12 V
DC 24 V
Nennstrom 5 A; 7,5 A; 10 A; 15 A; 20 A; 25 A; 30 A; 40 A
Polzahl unipolaire
Montage bornier
Anschlüsse languettes
Betätigung déclencheur manuel
Hilfskontakte sans contacts auxiliaires
Spritzwasserschutz sans protection contre les projections d'eau
Beleuchtung sans éclairage
Lebensdauer 300 Abschaltungen mit <= 50 A
Schaltvermögen Icn >= 3 Abschaltungen mit 150 A oder

>= 1 Abschaltung mit 2000 A

Accessoires

Numéro de commande Description
12-P10/-J20/-A10

Stecksockel
X21058801-04

Verbindungsketten -P10

01 = 1,5 mm2 braun



02 = 2,5 mm2 schwarz



03 = 2,5 mm2 rot



04 = 2,5 mm2 blau

X21115701/02

Verbindungsschienen für Stecksockel



01 = mit Anschlussklemme



02 = ohne Anschlussklemme

Applications

  • Boote & Fahrzeuge
  • Kraftfahrzeuge
  • Nutzfahrzeuge
