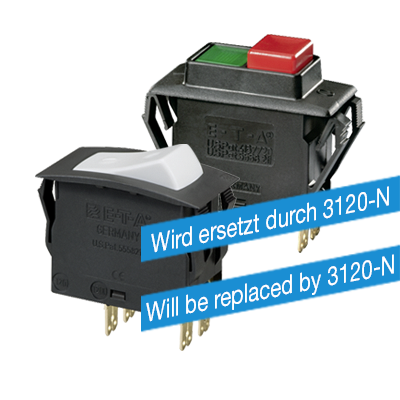

Type: 3120-F
Type 3120-W: combinaison d'un disjoncteur et d'un interrupteur à bascule uni- ou bipolaire, à montage frontal. Bascule lumineuse (plusieurs couleurs) sur demande. Ouverture à déclenchement libre indépendant de toute influence mécanique extérieure. Commutateur marche/arrêt sans protection ou à contact momentané avec ou sans protection thermique sur demande.
Répond à la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type S, TO.
Modules auxiliaires: contacts auxiliaires, mécanisme de verrouillage, bobine de déclenchement à distance, bobine à manque de tension, déclenchement magnétique à distance.
Donnés techniques
| Tension nominale: | |
|
|
| Courant nominal: | |
| de 0,1 A á 20 A (30 A unipolaire sur demande, uniq. unipolaire) |
|
| Durée de vie: | |
| 0,1...16 A: 50.000 manoeuvres à 1 x IN, inductif, bipolaire 0,1...20 A: 30.000 manoeuvres à 1 x IN, inductif, unipolaire |
|
| Pouvoir de coupure Icn: | |
| 0,1...2 A: 10 x IN 2,5...20 A: 150 A unipolaire 2,5...20 A: 250 A bipolaire |
|
| Nombre de pôles: | |
|
|
| Montage: | |
|
|
| Raccordements: | |
|
|
| Actuation: | |
|
|
| Contacts auxiliaires: | |
|
|
| Protection contre les projections d'eau: | |
|
|
| Éclairage: | |
|
Accessoires
| Numéro de commande | Description |
| X3120-S | module de contacts auxiliaires |
| X3120-M | bobine de déclenchement à distance |
| X3120-U | bobine à manque de tension |
| X 221 619 01 | protection contre les projections d‘eau, transparent |
| X 222 143 01 | protection contre les projections d‘eau |
| Y 303 068 01 | protection des raccords |
| Y 303 675 01 | cadre de blocage pour -F3... épaisseurs de panneau inf. à 2 mm |
| Y 303 675 02 | cadre de blocage pour -F3... épaisseurs de panneau inf. à 4 mm |
| Y 303 676 01 | cadre de blocage pour -F5... |
| Y 303 862 01 | raccords coudés |
| Y 303 885 31 | cadre borgne pour découpe |
| Y 304 275 01 | protection contre les projections d‘eau |
| Y 307 097 01 | cadre de blocage |
Applications
- Nautisme & Véhicules
- Véhicules ferroviaires
- Technique médicale
- Télécommunication
- Domaine de tension: Moins 48 V DC
- Outillage de bricolage et de jardinage, électroménager
- Lighting Equipment
