Type: 8340-T

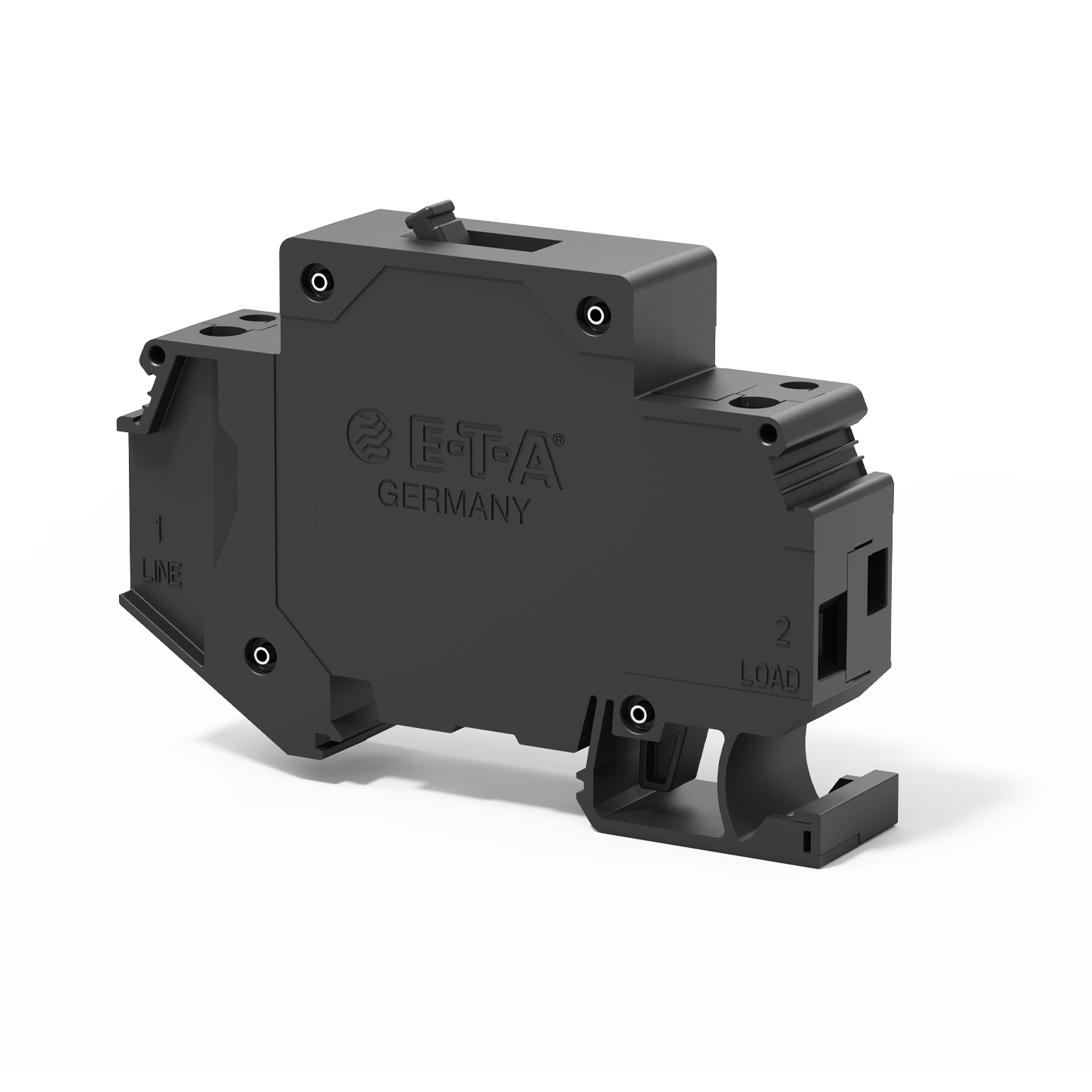

Disjoncteur type 8340-T, uni- et multipolaire, selon VDE 0660, à déclenchement magnétique ou hydro-magnétique, fixation sur rail. Actionnement par levier. Le mécanisme précis garantit une ouverture fiable même pour de faibles surintensités. Pratiquement insensible aux variations de température.
Répond à la norme pour disjoncteurs pour équipement EN 60934 (CEI 60934): Type S, HM ou MO.

Fiche technique

Donnés techniques

Tension nominale:
3 x 415 V AC 240 V AC (50/60 Hz) 80 V DC (tensions continues plus élevées sur demande)
Courant nominal:
de 0,02 A á 50 A unipolaire (40 + 50 A uniq. DC) de 0,02 A á 30 A multipolaire
Durée de vie:
uni- et multipolaire: 0,02...30 A: 10.000 manoeuvres à 1 x I_N, à faible induction 40 + 50 A: 6.000 manoeuvres à 1 x I_N, à faible induction
Pouvoir de coupure I_cn:
6 x IN pour AC 4 x IN pour DC
Nombre de pôles:
unipolaire bipolaire tripolaire nombre de pôles > 3
Montage:
rail
Raccordements:
bornes à vis
Actuation:
déclencheur manuel levier
Contacts auxiliaires:
avec contacts auxiliaires sans contacts auxiliaires
Protection contre les projections deau:
sans protection contre les projections deau
Éclairage:
sans éclairage

Accessoires

Numéro de commande	Description
X 210 589 01/02	chaînes de raccordement -K10 01 = 2,5 mm² noir 02 = 1,5 mm² brun
Y 307 851 01	manchon d‘extrémité unipolaires
Y 308 495 01	barre bus pour disjoncteurs unipolaires
Y 308 496 01	barre bus pour disjoncteurs bipolaires
Y 308 497 01	barre bus pour disjoncteurs tripolaires
Y 308 504 01	borne d‘alimentation
Y 308 506 01	manchon d‘extrémité pour barres bus bi- ou tripolaires

Applications

Production automobile
Industries chimiques, pétrolifères & gazifières
Véhicules ferroviaires
Machines industrielles
Industrie pharmaceutique & alimentaire
Sidérurgie
Télécommunication
Domaine de tension: Moins 72 V DC
