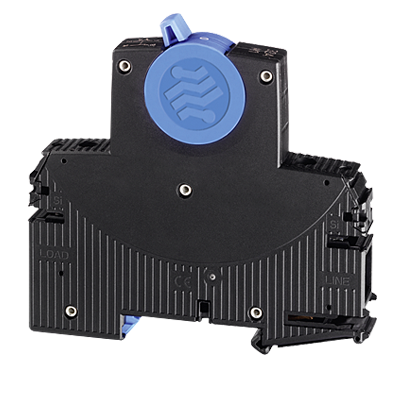

Type: 4220-T
Disjoncteur magnétothermique uni, bi et tripolaire avec puissance de coupure élevée selon UL 489 (5 kA), selon EN 60934 , IEC 60934 (6 kA) et selon UL 1077 (5 kA). Actionnement par levier, déclenchement libre indépendant de toute influence mécanique extérieure, courbes de déclenchements variées, calibres finement étagés compris entre 0,1 A et 32 A. Au choix avec contact auxiliaire (contact normalement ouvert ou fermé), pour encliquetage direct sur rail symétrique, encombrement en largeur 12,5 mm. Raccordement aisé grâce à un concept de barres bus intégrées pour l’alimentation LINE + et des contacts auxiliaires.
Donnés techniques
| Tension nominale: | |
|
|
| Courant nominal: | |
| de 0,1A á 32A |
|
| Durée de vie: | |
| UL 489 AC 120 V: 6 000 manoeuvres à 1 x IN, induktif IEC 60934 AC 240/415 V: 1 000 manoeuvres à 1 x IN, induktif AC 240 V: 6 000 manoeuvres à 1 x IN, induktif DC 60 V: 6 000 manoeuvres à 1 x IN, faible induction UL 1077 AC 277/480 V: 3 000 manoeuvres à 1 x IN, induktif AC 277 V: 6 000 manoeuvres à 1 x IN, induktif DC 60 V: 6 000 manoeuvres à 1 x IN, faible induction |
|
| Pouvoir de coupure Icn: | |
| UL 489: AC 120 V: 5 000 A IEC 60934: AC 240 V, AC 240/415 V, DC 60 V: 6 000 A UL 1077: AC 277 V, AC 277/480 V, DC 60 V: 5 000 A |
|
| Nombre de pôles: | |
|
|
| Montage: | |
|
|
| Raccordements: | |
|
|
| Actuation: | |
|
|
| Contacts auxiliaires: | |
|
|
| Protection contre les projections d'eau: | |
|
Accessoires
| Numéro de commande | Description |
| X 222 005 01-03 | barre d‘alimentation 01 = bleu 02 = rouge 03 = grise |
| X 222 486 25 | pontage de signalisation gris |
| X 222 611 01/02 | bus barre d‘alimentation 01 = rouge 02 = gris |
| X 222 977 50 | etiquette de marquage |
Applications
- Production automobile
- Industries chimiques, pétrolifères & gazifières
- Power Engineering DC 24 V
- Power Engineering AC 240 V
- Machines industrielles
- Industrie pharmaceutique & alimentaire
- Sidérurgie
- Télécommunication
- Domaine de tension: Moins 48 V DC
- Automation
